LP6216-DCDC升压芯片在智能电表电力载波模块中的应用
发布时间:2022-04-07 10:00:42  阅读次数:


电力线载波是一种利用电力线作为数据传输媒介,通过载波方式将模拟或数字信号进行传输的技术。载波通信无需布线、成本低,同时能实现一些电特性业务功能。电力载波通讯是智能电网的用电信息采集系统中最主要的信息传递方式之一,被广泛的应用于智能电网的集中器、采集器、专变终端等不同终端与电能表之间。同时,电力载波通讯这一方式也正被越来越多地应用于各种不同工业应用中,如机器人数据传输,智能路灯控制,电力猫,电梯视频监控传输等场合。


智能电表电力载波模块

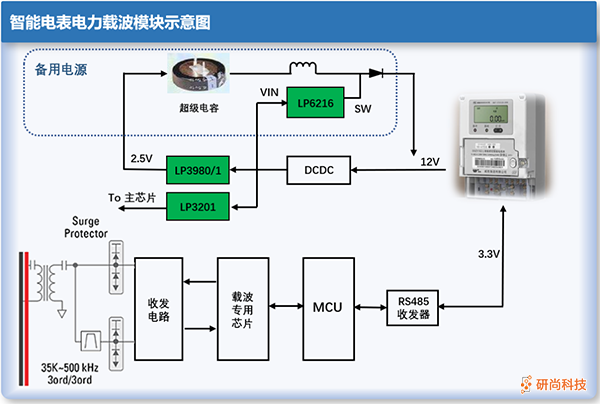

常见的智能电表,为了实现远程抄表,通常会在电表上增加电力载波通讯模块,来实现电表与采集器之间的数据交换,下图所示为智能电表电力载波模块系统示意图。


载波模块由电表提供12V供电,并通过485接口与电表通讯。当电表电源掉电而无法为载波模块提供12V供电时,载波模块会由超级电容供电以维持系统正常工作并保持一定时间。LP6216 DCDC升压芯片可以将超级电容的电压升至12V以维持系统正常工作。

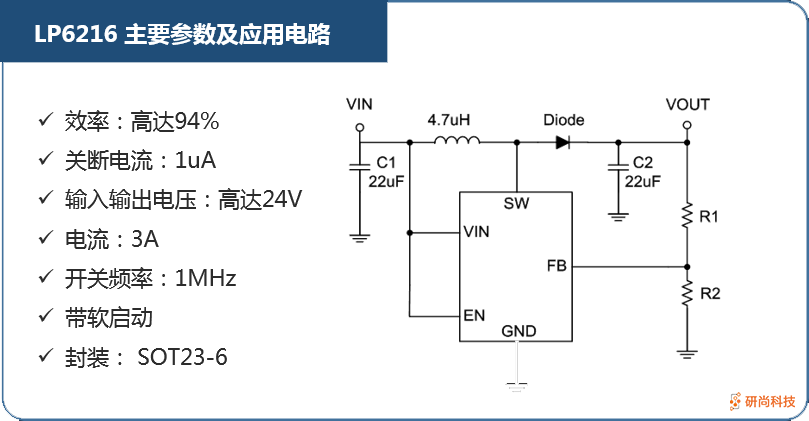

LP6216 产品介绍

基于超级电容有限的供电能力,为确保备份电源的供电时间能满足载波模块在断电后能够完成与采集器端的通讯,升压芯片的工作效率是非常关键的参数。

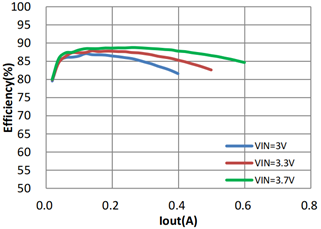

LP6216 效率 VS. Iout @Vout=10V


如上述LP6216效率曲线所示,输入电压值3V,输出10V @ Iout=0.2A时,LP6216的工作效率值可以到达将近90%,可以极大的提升超级电容的供电效率,延长电力载波模块在电表掉电后对系统的供电时间,从而提升产品整体性能,增加竞争力。
