航芯车联网V2X安全认证方案
发布时间:2022-04-01 09:08:00  阅读次数:


车联网是汽车未来发展的重要趋势,C-V2X也已成为世界主流的车联网技术,可提升车辆整体的智能驾驶水平,为用户提供安全、舒适、智能、高效的驾驶感受,同时提高交通运行效率,提升社会交通服务的智能化水平。


上海航芯也积极投入到C-V2X产业中,重磅推出基于ACX200T的V2X解决方案,可助力汽车领域客户,加快车联网产品的研发进度。


什么是V2X

V2X(Vehicle to Everything)即车连万物,是指车与外界通讯,即车联网,包括车与车、车与路侧设备、车与云端后台、车与人(智能终端)的通讯等。车联网是汽车、通信、交通等多个行业相融合的新产业,是新的经济增长点。


C-V2X(Cellular-V2X,蜂窝车联网)是基于3G/4G/5G等蜂窝网络通信技术演进形成的车用无线通信技术,包含两种通信接口,一种是车、路侧设备和人(智能终端)之间的短距离直接通信接口(PC5接口);另一种是车与基站之间的通信接口(Uu接口),可以实现车云端后台等长距离的通信。由IMT-2020(5G)推进组C-V2X工作组、中国智能网联汽车产业创新联盟、中国汽车工程学会等共同举办的四跨(跨芯片模组、跨终端、跨整车、跨安全平台)、新四跨活动,自2018年开始,每年举办一次,已连续办了四次,参与企业上百家,覆盖汽车、通信、交通、地图和定位、信息安全、密码等多领域,共同搭建技术平台,促进了车联网规模化商用部署。


航芯V2X解决方案

上海航芯作为安全芯片服务商,积极投入到C-V2X产业中,研发出针对车联网应用的高速签名验签安全芯片ACX200T,并对《基于LTE的车联网无线通信技术》的各项标准进行研究,如“安全证书管理系统技术要求”、“应用层及应用数据交互标准”、“直连通信系统路侧单元技术要求”等,推出基于ACX200T的航芯V2X解决方案。


该方案采用NXP i.MX6Q作为AP,航芯ACX200T通过USB(仅量产版支持)/SPI连接到AP,搭载V2X通讯模组、4G模组、7寸电容触摸显示屏等,整个方案硬件框图如图1所示。

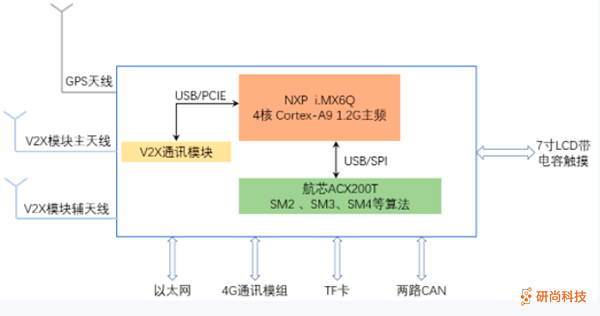

图1. 航芯V2X方案硬件框图

该方案的规格为:

  • NXP i.MX6Q 4核 Cortex-A9 1.2G主频,1G DDR3内存,4G eMMC,Linux 4.9.88

  • 7寸电容触摸显示屏

  • 1路以太网和4G通讯、1个TF卡槽

  • 两路CAN

  • 航芯ACX200T

  • 支持宸芯CX7101模块/芯讯通SIM8100模块等V2X模块

  • V2X PC5直连通信

  • GNSS时钟同步

  • 采用5V直流输入


该方案的软件架构如图2所示:

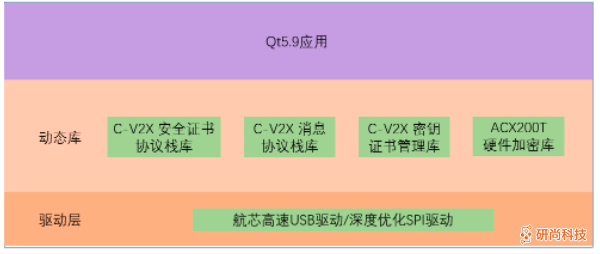

图2. 航芯V2X方案软件架构图

整个方案具有如下特色:

  • 航芯ACX200T加密库提供国密SM2、SM3、SM4安全算法和国际ECDSA、SHA256、AES等安全算法

  • 内核态:SM2签名10000次/秒、验签6000次/秒;ECDSA签名10000次/秒、验签5000次/秒

  • SPI-X1接口实测:SM2签名4100次/秒、验签3200次/秒;ECDSA签名4100次/秒、验签2900次/秒

  • 航芯ACX200T密钥管理库提供密钥管理接口,采用安全芯片硬件安全存储

  • 提供C-V2X安全证书管理协议栈库,满足《基于LTE的车联网无线通信技术 安全证书管理系统技术要求》规范要求

  • 提供C-V2X消息层的协议栈库,满足《合作式智能运输系统 车用通信系统应用层及应用数据交互标准》(TCSAE 53-2017)规范要求

  • 中国信通院C-V2X协议一致性测试接口,满足信通院一致性测试要求

  • 支持V2X证书离线灌装,GBA在线证书申请


客户即插即用

针对客户已有AP平台的情况,上海航芯提供ACX200T应用方案,只需在硬件上将ACX200T芯片的SPI和GPIO连接AP的SPI和GPIO接口,软件上直接调用上海航芯提供的动态库libse.so或libacx200t.so接口,从而实现客户对ACX200T芯片的即插即用。整个ACX200T应用框图如图3所示。

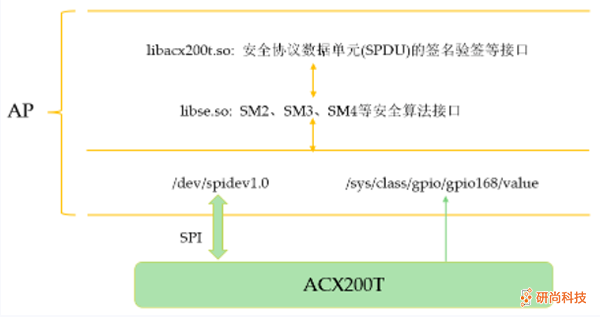

图3. ACX200T应用框图

该应用方案的特色为:

  • 客户直接调用so里的API接口,即插即用

  • ACX200T支持两路SPI同时接到AP,可以做到签名验签的并行处理

  • 针对客户除V2X的高速签名验签外的低速安全算法接口,可以额外再提供一路UART来处理


AP端的Demo源码见Gitee链接:

  • Qt Demo链接:

    • https://gitee.com/acm32-mcu/acx200t_demo/tree/main/acx200t-qt-demo

  • AP端Demo链接:

    • https://gitee.com/acm32-mcu/acx200t_demo/tree/main/acx200t_v2x_demo

    • https://gitee.com/acm32-mcu/acx200t_demo/tree/main/acx200t_se_demo
