产品推荐 | 双通道独立限流车充是什么样的?
发布时间:2020-10-26 09:14:39  阅读次数:

微源半导体重磅推出LP6497,双通道独立限流车充

微源半导体是世界领先的模拟芯片设计公司,持续专注以电源管理芯片为主的模拟芯片领域。


微源最新推出了输出双路独立精准限流车充芯片LP6497,该芯片效率高达95%,能持续输出电流4.8A以上,耐高压45V,采用易焊接SOP10封装。


LP6497支持8-40V宽电压输入,输入内置42V过压保护功能,能有效避免在大卡车上使用时24V插拔出现浪涌电压,损坏器件。


LP6497支持双通道独立精准限流,在同时给两部手机充电时能够独立保护,避免了因外界因素导致大电流损坏手机。


LP6497输出电流可以达4.8A以上,且外围极具简单,为了应对市场不同规格的需求,采用外置MOS方式,可根据客户应用自由搭配不同规格的功率MOS。

产品推荐 | 双通道独立限流车充是什么样的?(图1)

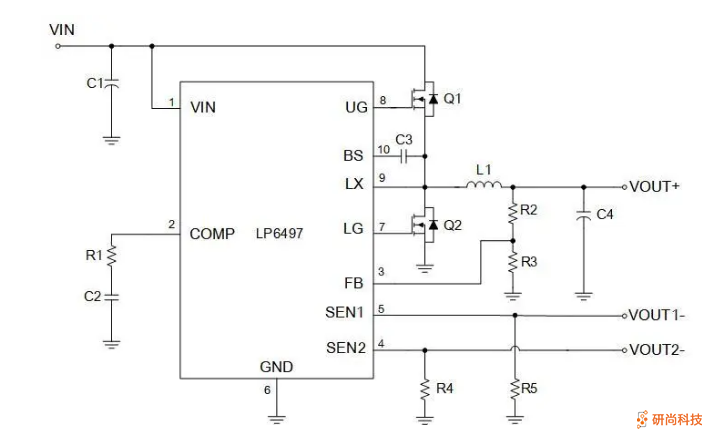

典型应用原理图

产品推荐 | 双通道独立限流车充是什么样的?(图2)

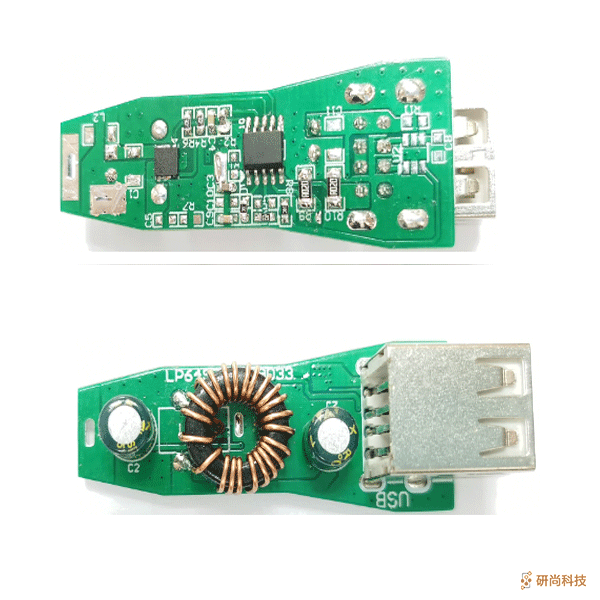

5V/4.8A  DEMO


产品推荐 | 双通道独立限流车充是什么样的?(图3)

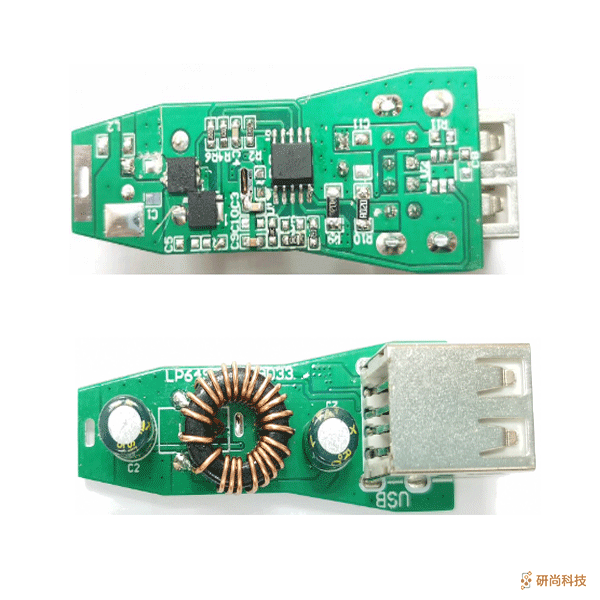

5V/5.8A  DEMO

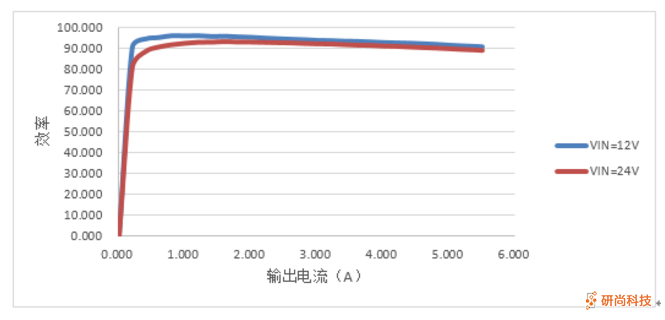

 LP6497效率最高可达95%。

产品推荐 | 双通道独立限流车充是什么样的?(图4)

效率曲线图

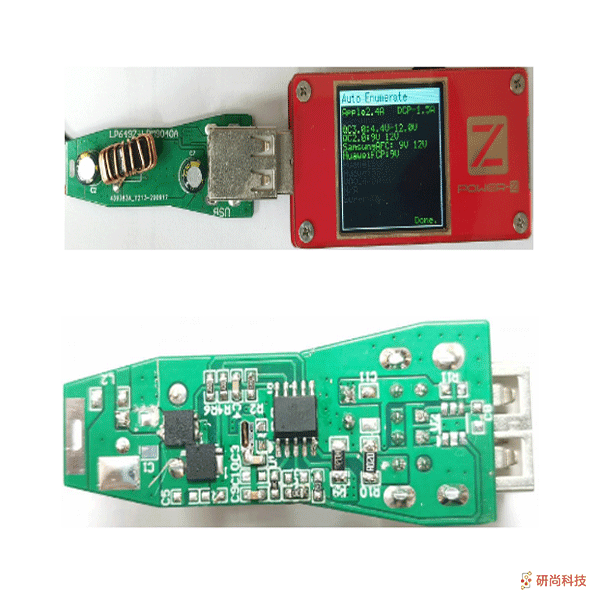

LP6497输出电压可调,最大占空比可达95%,可外置协议做QC、PD等快充应用。

产品推荐 | 双通道独立限流车充是什么样的?(图5)

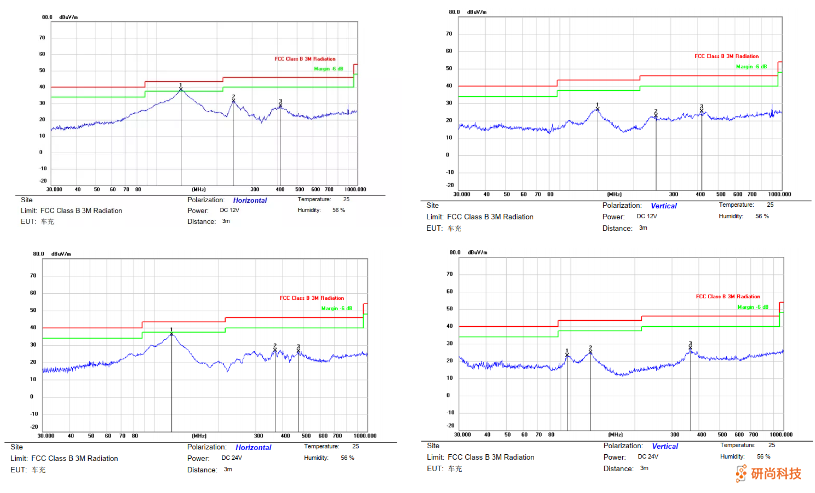

LP6497采用了固定的低工作频率120KHZ,轻松通过认证。

产品推荐 | 双通道独立限流车充是什么样的?(图6)

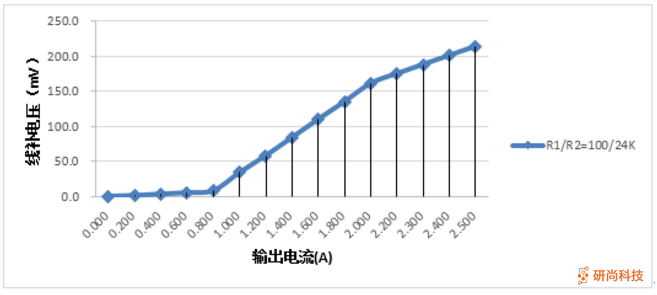

 LP6497考虑到输出大电流,且市场数据线参差不齐,带载时损耗大的问题,特采用线损补偿电压可调,且输出电流越大,补偿电压越多的方式,来适用不同使用的场景。

产品推荐 | 双通道独立限流车充是什么样的?(图7)

                                                                                           线补曲线图


输入电压范围:8V ~40V

  • 内置OVP电压42V

  • 输出电压可调,精度±2%

  • 输出双通道独立限流,输出电流可调,精度±5%

  • 支持CC/CV模式

  • 工作频率120KHZ

  • 最大占空比95%

  • 内置可调线路补偿

  • SOP10封装


目前,LP6497已经量产且出货,小伙伴们如有样品需求,可留言与我司索取!
