微源半导体LP7802A六合一单芯片搞定TWS耳机充电盒,无需MCU极简设计
发布时间:2020-10-21 09:33:36  阅读次数:

我爱音频网近期拆解了一款HolyHigh圣高 ET2真无线蓝牙耳机,据了解这是一个专门从事智能音频产品和可穿戴设备的品牌,其产品主要面向海外市场。看似其貌不扬的一款TWS产品,没想到拆开后其耳机和充电盒的电路集成度都非常高,充电盒更是靠微源半导体的LP7802A一颗芯片就搞定了,下面来深入了解学习一下吧~

微源半导体LP7802A六合一单芯片搞定TWS耳机充电盒,无需MCU极简设计 (图1)

HolyHigh ET2真无线蓝牙耳机和充电盒。

微源半导体LP7802A六合一单芯片搞定TWS耳机充电盒,无需MCU极简设计 (图2)

充电盒结构展示,电池位于充电盒底部,粘贴在主板上,主板则通过螺丝固定。

微源半导体LP7802A六合一单芯片搞定TWS耳机充电盒,无需MCU极简设计 (图3)

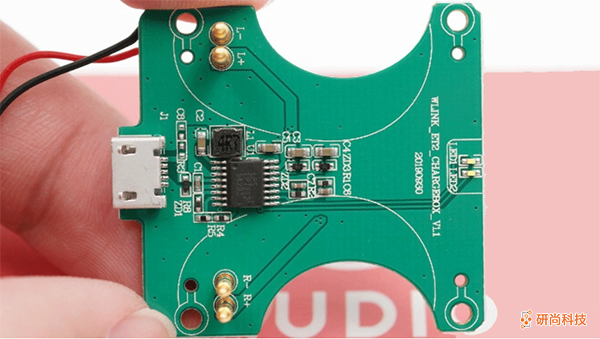

主板电路正面展示,充电盒采用Micro-USB 接口输入电源,中间部分是微源LP7802A芯片和相关电路,负责充电盒的电源管理,把输入电流降

压给内置电池充电,也可以把电池输出的电流升压为耳机和指示灯供电,电路精简,集成度很高。

微源半导体LP7802A六合一单芯片搞定TWS耳机充电盒,无需MCU极简设计 (图4)

主板背面没有其他元器件。

微源半导体LP7802A六合一单芯片搞定TWS耳机充电盒,无需MCU极简设计 (图5)

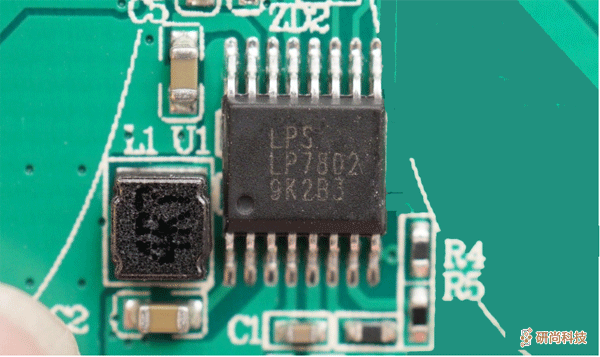

充电盒主控芯片来自LPS微源半导体,型号LP7802A,是一款支持1A线性充电、同步整流升压放电、负载识别、控制、状态指示、双通道独立放电功能的六合一单芯片解决方案。

微源LP7802A是一款支持双通道充电状态独立输出,六合一充电仓专用芯片,输入端内置符合车规级标准的30V 过压保护,待机功耗低至23uA,支持霍尔开关,充满截止电流可调至1mA,左右耳独立识别独立充电,整仓无需MCU极简设计,SSOP16封装节省面积,让TWS充电盒的设计省时又省心。

据我爱音频网拆解了解到,已有漫步者、JLab、小米、摩托罗拉、OPPO、QCY等知名品牌的TWS耳机充电仓都大量采用了微源的方案。

微源半导体LP7802A六合一单芯片搞定TWS耳机充电盒,无需MCU极简设计 (图6)

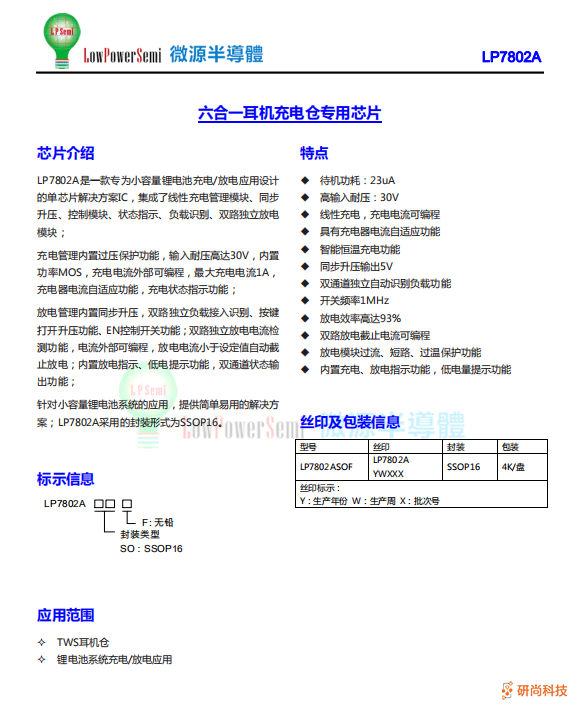

微源半导体LP7802A详细资料。

微源半导体LP7802A六合一单芯片搞定TWS耳机充电盒,无需MCU极简设计 (图6)

微源半导体LP7802A六合一单芯片搞定TWS耳机充电盒,无需MCU极简设计 (图7)

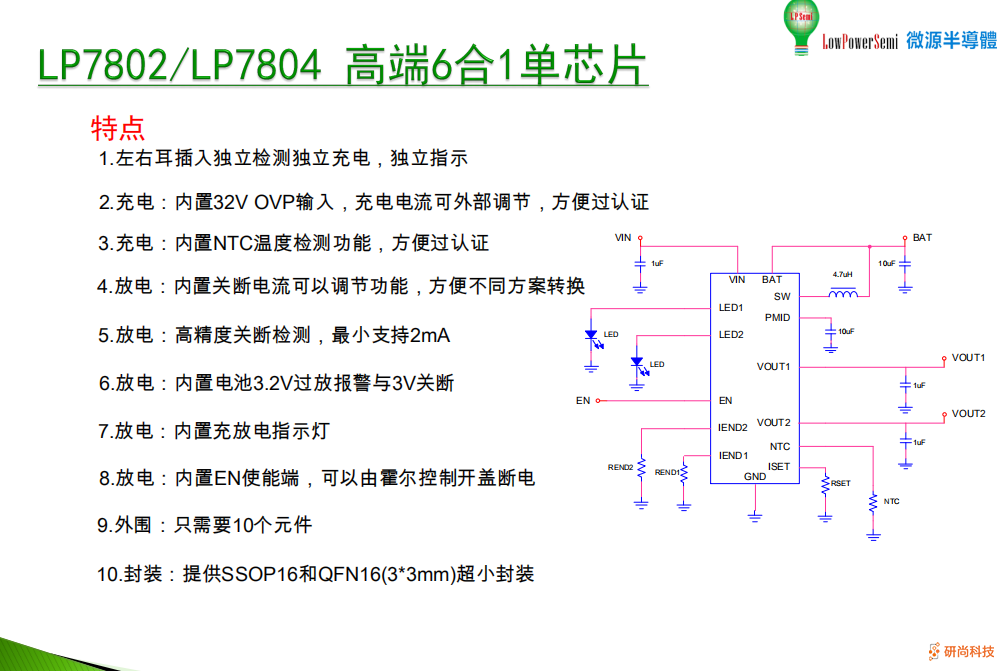

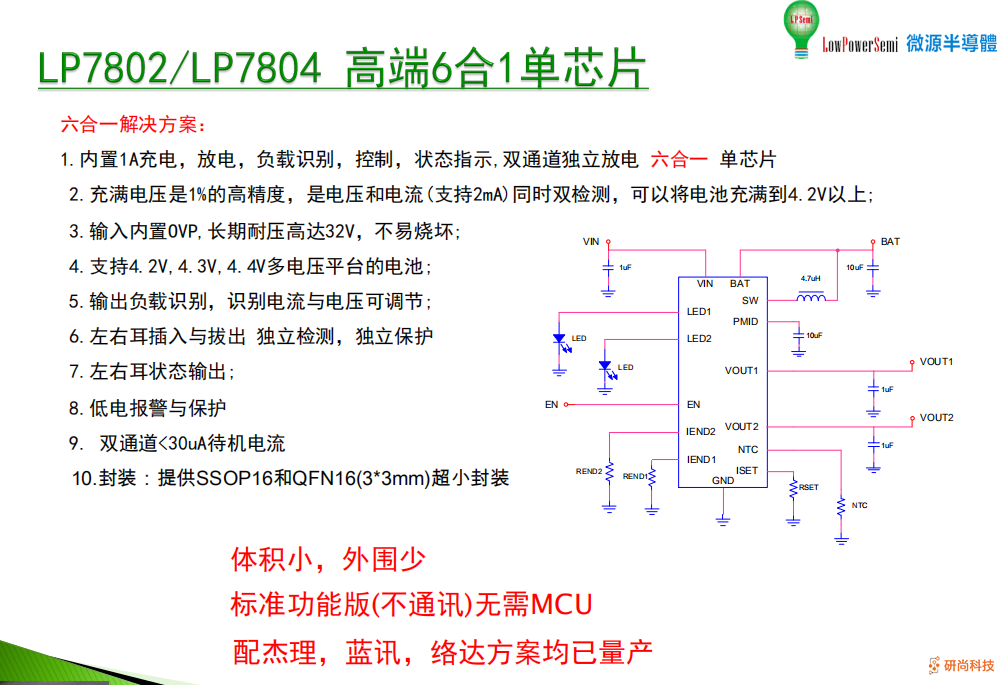

微源高端6合1芯片方案介绍。

微源半导体LP7802A六合一单芯片搞定TWS耳机充电盒,无需MCU极简设计 (图8)

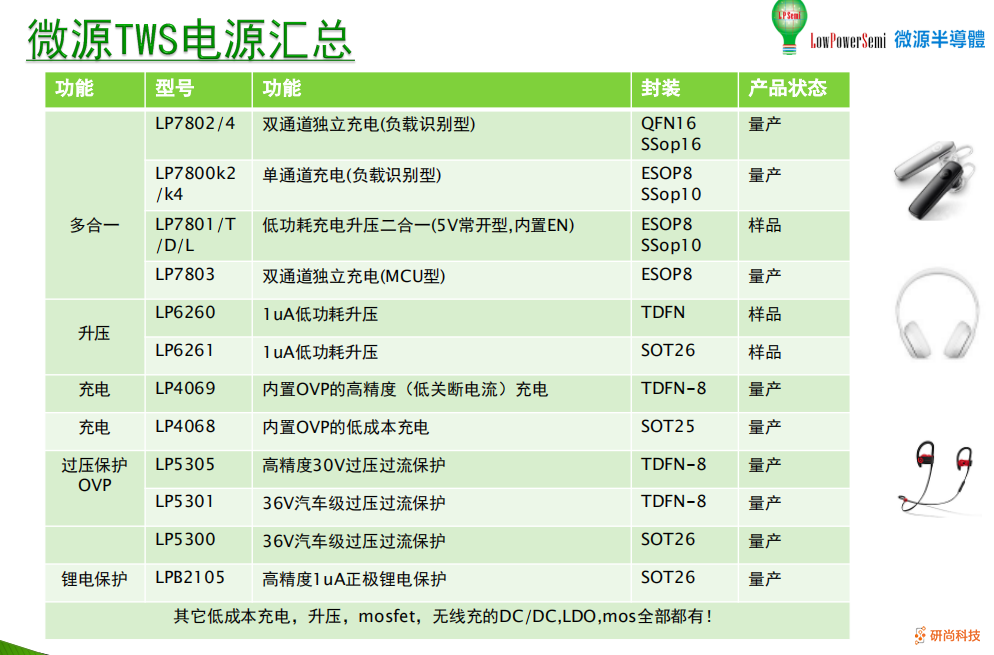

更多微源TWS电源方案如图所示。
