微源 LP4060 充电 IC 及多颗 PMOS 管获摩托罗拉采用,产品进军国际市场
发布时间:2020-06-12 10:44:22

近期我爱音频网在拆解摩托罗拉 Verve Buds 800 真无线蓝牙耳机时,在充电盒电源管理电路上发现了来自微源半导体的 LP4060 充电 IC 和多个 PMOS 管,前者用来给充电盒内置电池充电,后者应用于降压电路执行开关功能等,下面一起来详细了解一下吧 ~


微源 LP4060 充电 IC 及多颗 PMOS 管获摩托罗拉采用,产品进军国际市场(图1)

摩托罗拉 Verve Buds 800 耳机和充电盒的设计风格都比较硬朗、走商务风路线,耳机主打通话降噪功能,瞄准了商务人士这一消费人群。


充电盒为翻盖式,比较轻薄,支持无线充电功能。耳机部分,摩托罗拉 Verve Buds 800 保留了该系列底部按键的设计,佩戴时耳机柄贴近面部,更好地收集通话时的声音。耳机内部没有采用条形主板,因为主控芯片络达 AB1532 的集成度很高,内置 16Mb 闪存、电容触摸控制器,还整合了锂电池充电控制器。

综合来看,摩托罗拉 Verve Buds 800 的产品定位十分明确,主要面向商务人群、主打通话降噪功能,外观设计也有摩托罗拉以前的 Feel 了,是一款不错的产品。


微源 LP4060 充电 IC 及多颗 PMOS 管获摩托罗拉采用,产品进军国际市场(图2)

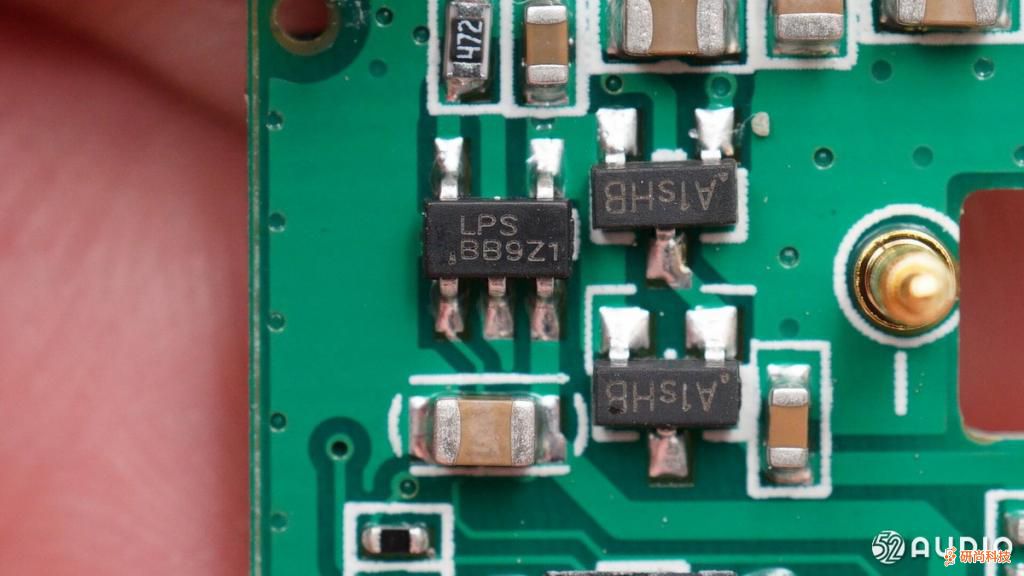

LPS 微源半导体 LP4060 充电 IC,最大充电电流 800mA,无需取样电阻,外置 MOS 管,防反接二极管,外围元件精简,用于为充电盒内置电池充电。


据我爱音频网了解到,JBL、漫步者、Skullcandy、QCY、哈曼等品牌的 TWS 耳机充电仓都大量采用了微源的方案。


微源 LP4060 充电 IC 及多颗 PMOS 管获摩托罗拉采用,产品进军国际市场(图3)

LP4060产品简介

LP4060是一款用于单节锂离子电池的完整恒流/恒压线性充电器。LP4060的SOT23-5封装和较少的外部组件数量使其非常适合便携式应用。此外,LP4060专为在USB电源规范内工作而设计。由于采用了内部MOSFET架构,因此不需要外部检测电阻,也不需要隔离二极管。热反馈调节充电电流,以限制大功率工作或高环境温度下的芯片温度。充电电压固定为4.2V / 4.35V,并且可以通过单个电阻在外部编程充电电流。当达到最终浮动电压后,充电电流降至编程值的1/10时,LP4060自动终止充电周期。当移除输入电源(壁式适配器或USB电源)时,LP4060自动进入低电流状态,从而将电池漏极电流降至1μA以下。其他功能包括充电电流监控器,自动充电和一个状态引脚,用于指示充电终止和输入电压的存在。

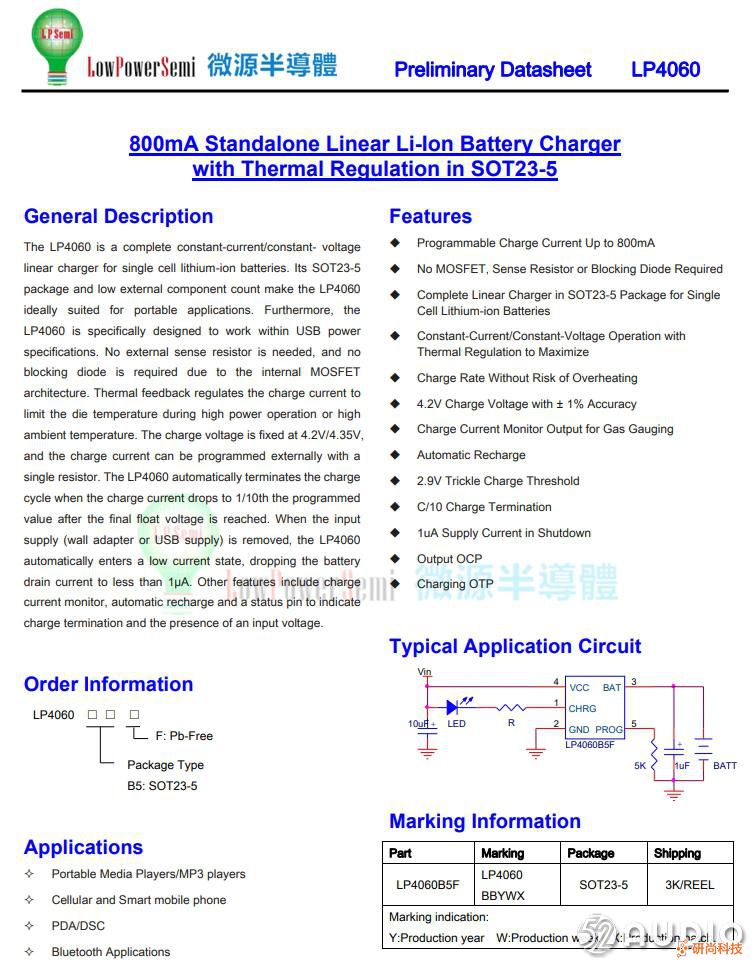

微源半导体 LP4060 详细资料。



微源 LP4060 充电 IC 及多颗 PMOS 管获摩托罗拉采用,产品进军国际市场(图4)

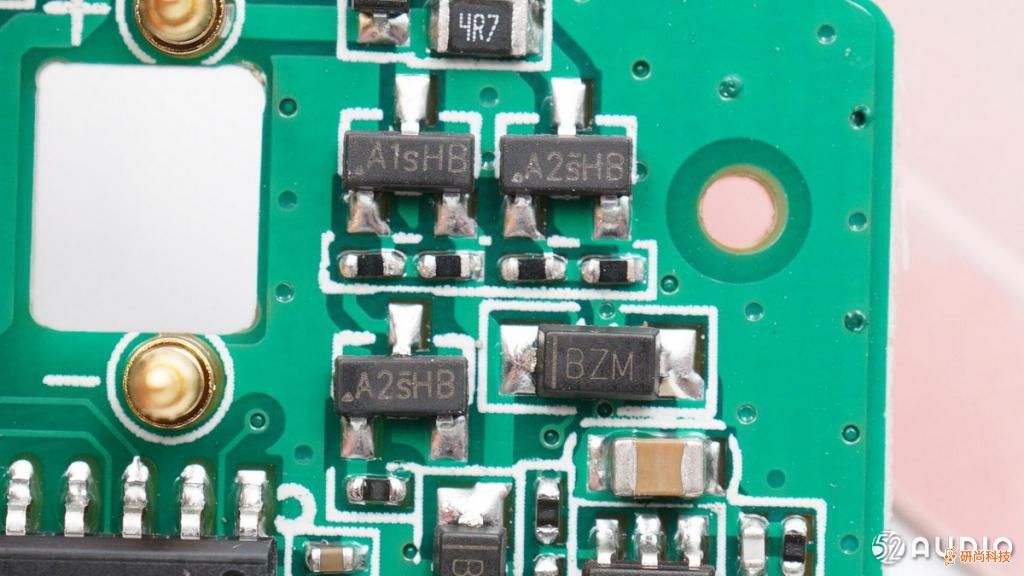

丝印 A1SHB 为微源半导体 LPM2301 2.6A 的 PMOS;丝印 A2SHB 为微源半导体 LPM2302 3A 的 NMOS;两颗通用 MOS 微源均为业界较大电流版本,足够余量确保安全,一般在产品应用中做开关和扩流使用。



微源 LP4060 充电 IC 及多颗 PMOS 管获摩托罗拉采用,产品进军国际市场(图5)

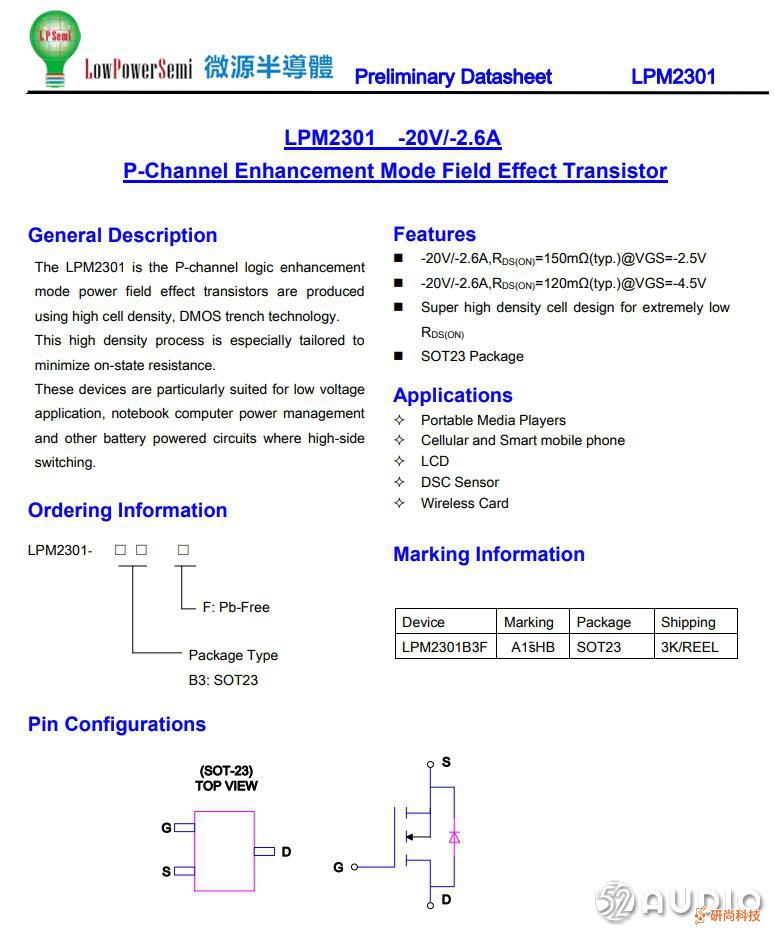

微源半导体 LPM2301 详细资料。



微源 LP4060 充电 IC 及多颗 PMOS 管获摩托罗拉采用,产品进军国际市场(图6)

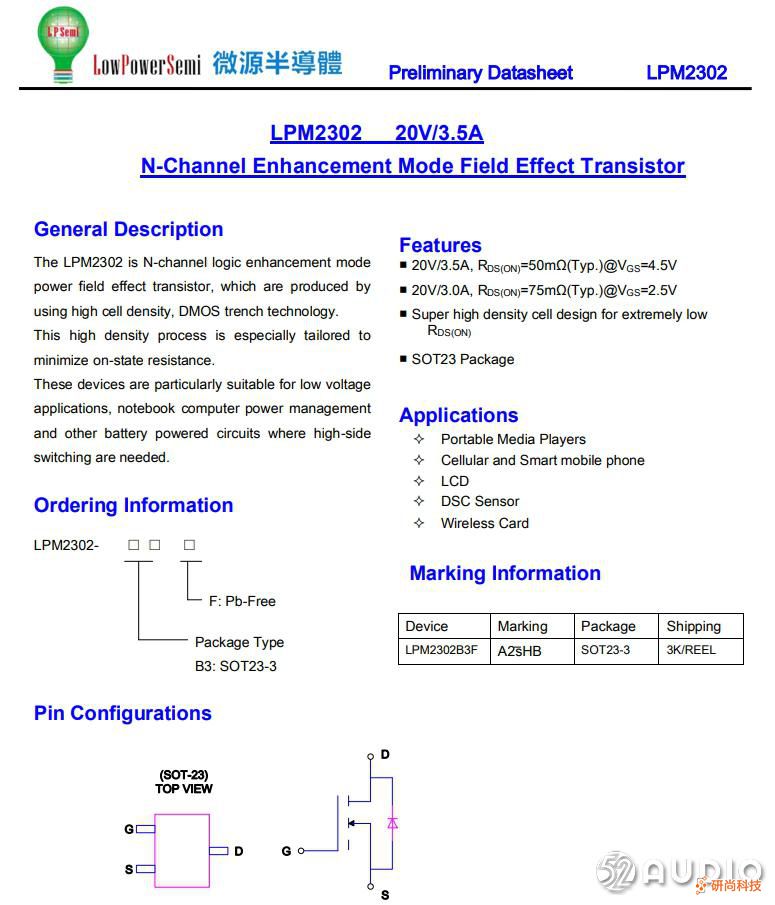

微源半导体 LPM2302 详细资料。



微源 LP4060 充电 IC 及多颗 PMOS 管获摩托罗拉采用,产品进军国际市场(图7)

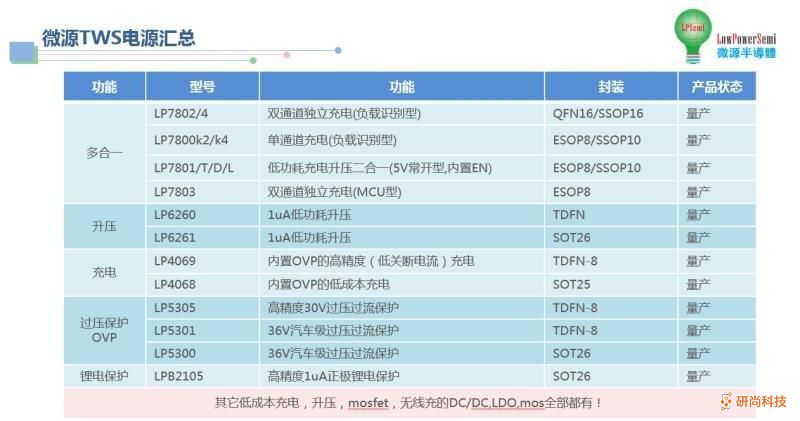

更多微源 TWS 电源方案如图所示。


关于微源半导体

微源半导体是世界领先的模拟芯片设计公司,持续专注于电源管理芯片为主的模拟芯片领域。全球布局研发中心和销售中心,致力于为客户提供完整的电源管理解决方案和技术服务,广泛应用于电池系统、显示系统、无线通讯系统和个人穿戴系统等 3C 市场相关产品。

微源始终坚持产品质量第一,持续高研发投入,以设计更简单、品质更安全、交付更有保障、成本更有优势为目标,致力于成为客户首选电源合作伙伴。
