微源一次性整合出十几款电源解决方案,可应用于TWS真无线耳机、运动和头戴式耳机
发布时间:2020-03-31 15:23:21

自苹果AirPods发布以来,TWS真无线耳机市场持续火爆,我爱音频网经过3年多的长期追踪分析,对超过100款TWS真无线耳机拆解研究,发布了多篇行业深度报告:《苹果AirPods推动TWS耳机产业爆发,16家原厂推出49款主控芯片》、《TWS真无线耳机市场火爆,28家充电盒电池工厂抢占风口》、《TWS真无线耳机出货强劲:18家充电盒电源芯片原厂受益》。

微源一次性整合出十几款电源解决方案,可应用于TWS真无线耳机、运动和头戴式耳机(图1)

TWS真无线耳机带动下的充电盒电源管理芯片出货量,成为近年来可以与移动电源、手机快充相媲美的现象级电源芯片市场。虽然耳机充电盒充放电功率不大,大多在5W左右,但是对低功耗、高耐压、高集成度等功能,提出了全新的技术要求。如此一来,这块市场为加速了本土化电源芯片企业的升级、转型创造了沃土,实现了100%芯片国产化,自主率非常高。


近日,微源一次性整合出十几款经典版电源解决方案,包括多合一充电仓单芯片方案、升压芯片、快充芯片、过压保护芯片等,并且带来了在TWS真无线耳机、运动和头戴式耳机上的完整解决方案。下面一起来深入了解一下吧!

微源一次性整合出十几款电源解决方案,可应用于TWS真无线耳机、运动和头戴式耳机(图2)

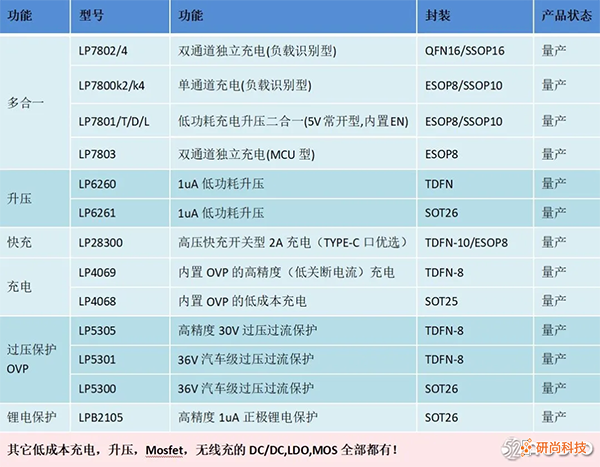

微源TWS真无线耳机电源方案汇总图。


多合一充电仓单芯片方案

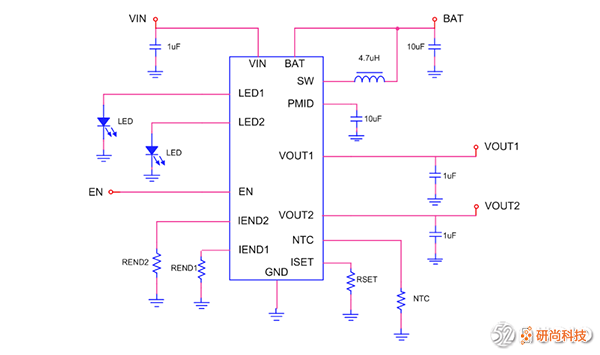

微源LP7802/LP7804双通道6合1耳机仓单芯片

六合一解决方案

  1. 内置1A充电,放电,负载识别,控制,状态指示,双通道独立放电 六合一 单芯片

  2. 充满电压是1%的高精度,是电压和电流(支持2mA)同时双检测,可以将电池充满到4.2V以上;

  3. 输入内置OVP,长期耐压高达32V,不易烧坏;

  4. 支持4.2V,4.3V,4.4V多电压平台的电池;

  5. 输出负载识别,识别电流与电压可调节;

  6. 左右耳插入与拔出 独立检测,独立保护;

  7. 左右耳状态输出;

  8. 低电报警与保护;

  9.  双通道<30uA待机电流;

  10. 封装:提供SSOP16和QFN16(3*3mm)超小封装。


体积小,外围少 标准功能版(不通讯)无需MCU

微源一次性整合出十几款电源解决方案,可应用于TWS真无线耳机、运动和头戴式耳机(图3)

特点

  1. 左右耳插入独立检测独立充电,独立指示

  2. 充电:内置32V OVP输入,充电电流可外部调节,方便过认证

  3. 充电:内置NTC温度检测功能,方便过认证

  4. 放电:内置关断电流可以调节功能,方便不同方案转换

  5. 放电:高精度关断检测,最小支持2mA

  6. 放电:内置电池3.2V过放报警与3V关断

  7. 放电:内置充放电指示灯

  8. 放电:内置EN使能端,可以由霍尔控制开盖断电

  9. 外围:只需要10个元件10.封装:提供SSOP16和QFN16(3*3mm)超小封装。

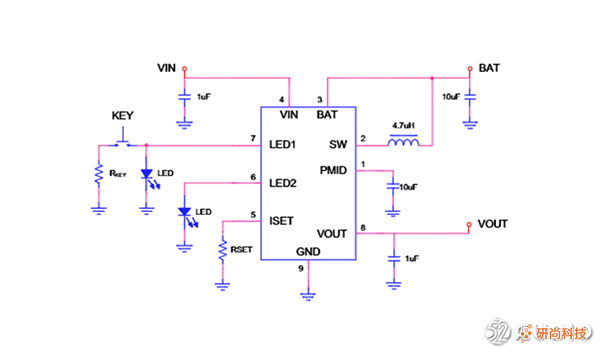

微源LP7800K2/K4 高压5合1耳机仓单芯片

微源一次性整合出十几款电源解决方案,可应用于TWS真无线耳机、运动和头戴式耳机(图4)

特点

  1. 耳机插入检测充电,5V/3V转换,<20uA待机电流

  2. 充电:内置32V OVP输入,充电电流可外部调节,方便过认证

  3. 充电:内置NTC温度检测功能,方便过认证

  4. 放电:内置关断电流可以调节功能,方便不同方案转换

  5. 放电:高精度关断检测,最小支持1mA

  6. 放电:内置电池3.2V过放报警与3V关断

  7. 放电:内置充放电指示灯

  8. 外围:只需要4个元件

  9. 封装:SOP8封装

  10. 版本:7800K2(2LED)/K4(4LED)两个版本

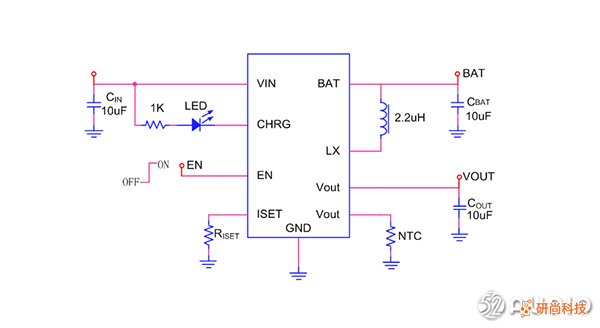

微源LP7801-5V常开型充电和低功耗升压二合一芯片

微源一次性整合出十几款电源解决方案,可应用于TWS真无线耳机、运动和头戴式耳机(图5)

2uA低功耗常开型解决方案:LP7801(过压保护+充电+升压)


特点

  1. 充满电压是0.5%的高精度,是电压和电流(支持1mA)同时双检测;

  2. 内置OVP,充电瞬间耐压高达36V,不易烧坏;

  3. 支持4.2V,4.3V,4.4V多种电池电压平台的电池;

  4. <2uA开机工作电流(5V常开)

  5. 内置EN关断升压

  6. 内置0-45度充电(可调)

  7. ESOP8封装

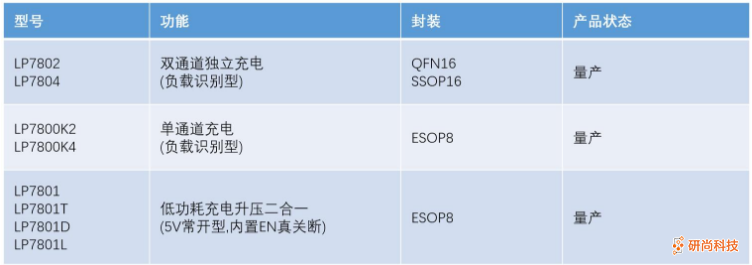

微源多合一芯片选型表

微源一次性整合出十几款电源解决方案,可应用于TWS真无线耳机、运动和头戴式耳机(图6)

升压芯片

微源LP6260/LP6261—1uA低功耗升压芯片

特点

  1. 1.7uA超低功耗升压( 5V常开时);

  2. 只需3个外围(电感和输入输出电容各1pcs);

  3. 95%高效率

  4. <0.5uA关断电流

  5. 内置EN完全关断

  6. 内置短路保护

  7. 有5V和可调输出电压2种规格

  8. LP6260QVF为DFN封装,p2p TPS61099

  9. LP6261B6F为SOT23-6的封装,p2p ETA1061


过压保护芯片

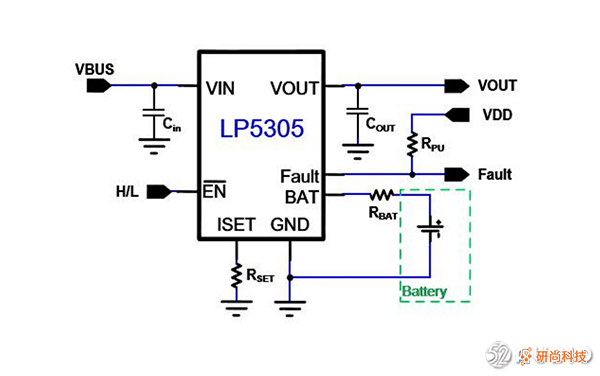

微源LP5305X—25mA高精度过压过流保护(OVP)

微源一次性整合出十几款电源解决方案,可应用于TWS真无线耳机、运动和头戴式耳机(图7)

特点

  1. 30V汽车级超高耐压

  2. 内置5.8V高精度过压保护,5.1V LDO输出

  3. 最小25mA高精度过流保护

  4. 内置电池检测保护

  5. 内置温度保护

  6. 有华为专用规格版本

  7. 超小TDFN-8 2*2mm封装,p2p BQ24315


充电管理芯片

微源LP4069—内置OVP充电

特点

  1. 内置OVP 28V超高耐压

  2. 支持10mA充电和1mA关断

  3. 500mA可调充电保护

  4. 外围少

  5. SOT23-5小封装

  6. 低成本

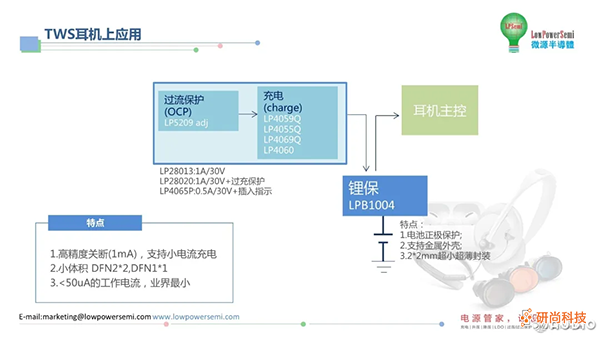

TWS耳机上的应用方案

微源一次性整合出十几款电源解决方案,可应用于TWS真无线耳机、运动和头戴式耳机(图8)

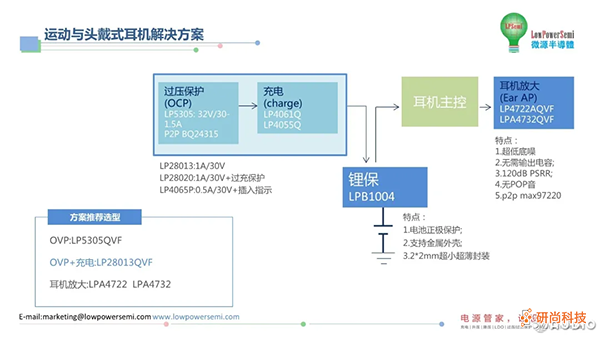

运动与头戴式耳机解决方案

微源一次性整合出十几款电源解决方案,可应用于TWS真无线耳机、运动和头戴式耳机(图9)

总结

此次创新微源 一次性整合出十几款经典版电源解决方案 ,以及应用于TWS耳机、运动与头戴式耳机的解决方案,着力于通过以下多种方式提升耳机电源管理的品质:

  • 用内置过压保护的充电芯片来降低充电损坏;

  • 用双路独立识别来解决左耳充满右耳不能充电问题;

  • 用关断精度高的充电与负载识别芯片来延长耳机使用时间;

  • 增加过压过流专用保护芯片做防汗防水处理;

  • 增加电池专用保护芯片提升电池耐用性。

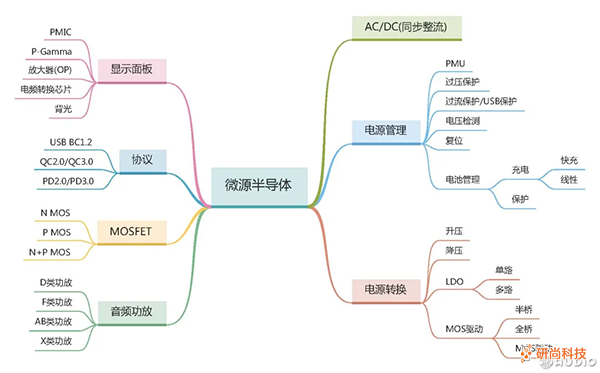

关于创新微源
