顺芯DAC:ES7148

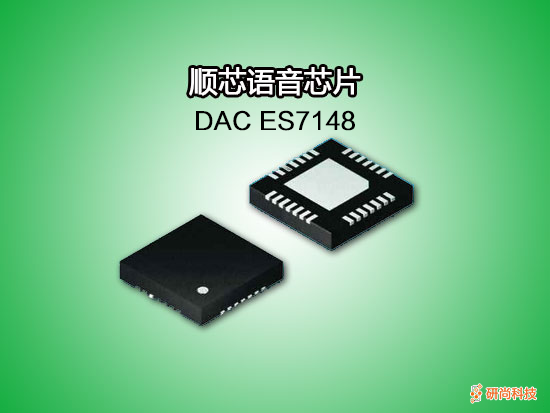

顺芯DAC:ES7148(图1)

12引脚,24位立体声D/A转换器的PCM音频 DAC


ES7148描述

ES7148是一款低成本的12针立体声数字模拟转换器。ES7148可以接受长达24位字长的I²S串行音频数据格式。采用先进的multi-bit Δ-Σ调制技术,将数据转换成双通道模拟输出。multi-bit Δ-Σ调制器使得器件对时钟抖动的灵敏度非常低,低噪音输出。


特征
  • 100分贝信噪比

  • -85分贝 THD + N

  • 高达200khz采样频率

  • 支持USB时钟或非标准音频时钟,如25 MHz或26 MHz

  • I2S音频数据格式,16-24位

  • 单电源3V ~ 3.6V


应用场景
  • 数码相框

  • 机顶盒

  • 数字电视

  • DVD播放器

  • 音频播放器

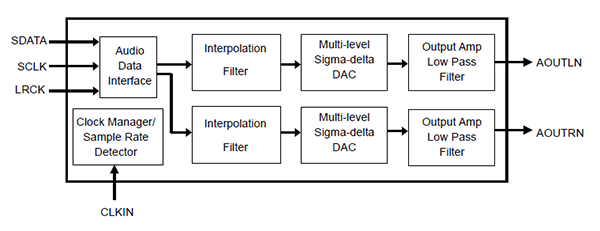

使用图示

顺芯DAC:ES7148(图2)

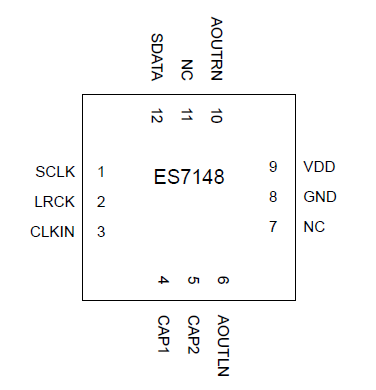

引脚和描述

顺芯DAC:ES7148(图3)

PINPINI/ODESCRIPTION
1SCLKIBit clock input
2LRCKILeft and right channel clock input indicating input data sampling rate (Fs) and channel selection
3CLKINISystem clock input
4CAP1OFiltering capacitor
5CAP2OFiltering capacitor
6AOUTLNOAnalog output of left channel
7NCINo connect
8GNDIGround
9VDDIDevice power supply
10AOUTRNOAnalog output of right channel
11NCINo connect
12SDATAISerial audio data input
