顺芯CODEC:ES8323S

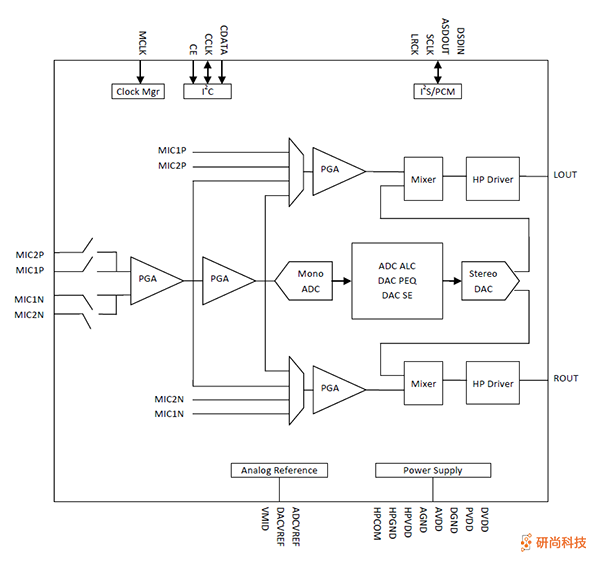

顺芯CODEC:ES8323S(图1)

低功耗音频编解码器 CODEC


ES8323S特征

系统

  • 高性能和低功耗multi bit delta-sigma音频ADCDAC

  • I2S/PCM主或从模式数据接口

  • 二选一差分选择输入选项

  • 256/384Fs和USB 12/24 MHz系统时钟

  • 复杂的模拟输入和输出路由,混合和增益

  • I2C接口


ADC

  • 24位,8至96khz采样频率

  • 92 dB信噪比,-85 dB THD+N

  • 自动电平控制(ALC)和噪声门


DAC

  • 24位,8至96khz采样频率

  • 93 dB信噪比,-85 dB THD+N

  • 无电容驱动耳机模式

  • 低音和高音

  • 立体声增强

  • Pop和click noise抑制


低功率

  • 1.8V ~ 3.3V运行

  • 7毫瓦回放

  • 16毫瓦播放及录音


应用场景
  • MID/平板电脑

  • 便携式音频


使用图示

顺芯CODEC:ES8323S(图2)

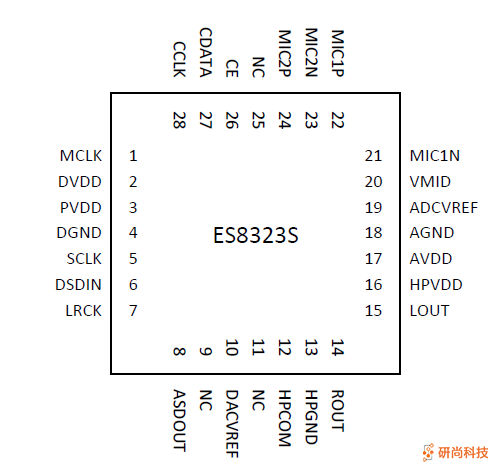

引脚和描述

顺芯CODEC:ES8323S(图3)

PIN
NAMEI/ODESCRIPTION
1MCLKIMaster clock
2DVDDSupplyDigital core supply
3PVDDSupplyDigital IO supply
4DGNDSupplyDigital ground
5SCLKI/OAudio data bit clock
6DSDINIDAC audio data
7LRCKI/OAudio data left and right clock
8ASDOUT
ADC audio data
9NC
No connect
10DACVREFODecoupling capacitor
11NC
No connect
12HPCOMONo connect or bias for capless mode
13HPGNDSupplyGround for headphone output drivers
14ROUTORight analog output
15LOUTOLeft analog output
16HPVDDSupplySupply for headphone output drivers
17AVDDSupplyAnalog supply
18AGNDSupplyAnalog ground
19ADCVREFODecoupling capacitor
20VMIDODecoupling capacitor
21MIC1NIMic input
22MIC1PIMic input
23MIC2NIMic input
24MIC2PIMic input
25NC
No connect
26CEII2C device address selection
27CDATAI/OI2C data input or output
28CCLKII2C clock input
