您当前的位置:   首页 > 产品中心 > 音频编解码器 > ADC

顺芯ADC:ES8218E

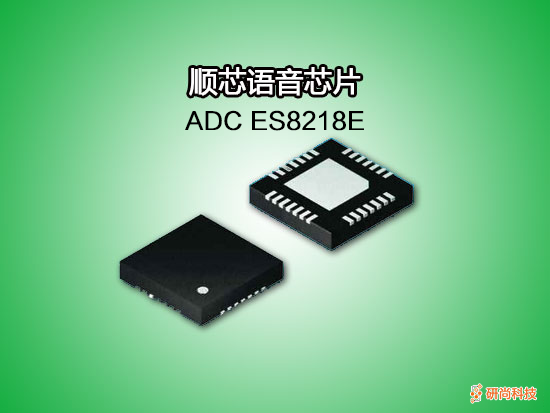

顺芯ADC:ES8218E(图1)

低功耗音频 ADC


ES8218E特征

系统

  • 高性能和低功耗multi-bit delta-sigma音频ADC

  • I2S/PCM主或从模式数据接口

  • 两对模拟输入差分输入选项

  • 256/384Fs和USB 12/24 MHz系统时钟

  • 快速通电时间

  • I2C接口


ADC

  • 24位,8至96 kHz采样频率

  • 96 dB信噪比,-85 dB THD+N

  • 低噪声前置放大器

  • 自动液位控制(ALC)和噪声门

  • 高PSRR

  • 搁置滤波器来补偿麦克风的频率响应

  • 支持数字麦克风


低功耗

  • 操作电压1.8V到3.3V

  • 6mw回放

  • 待机电流小


应用场景

  • 无线远程

  • 可穿戴

  • 便携式音频

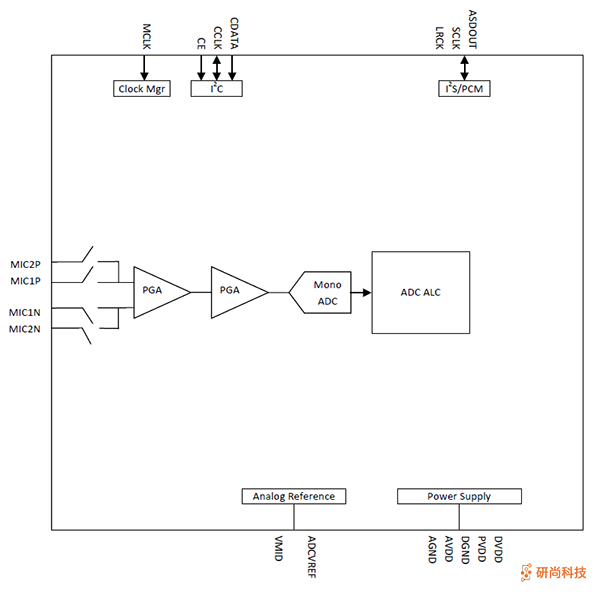

使用图示

顺芯ADC:ES8218E(图2)

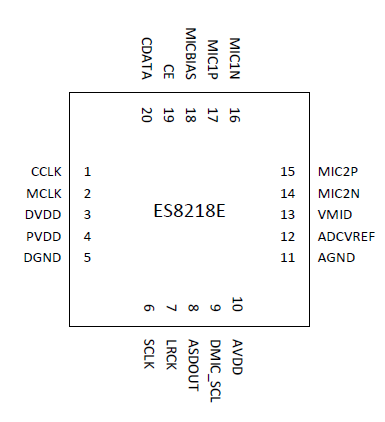

引脚和描述

顺芯ADC:ES8218E(图3)

PIN NAMEPIN NUMBERI/ODESCRIPTION
CCLK1II2C clock input
MCLK2IMaster clock
DVDD3SupplyDigital core supply
PVDD4SupplyDigital IO supply
DGND5SupplyDigital ground
SCLK6I/OAudio data bit clock
LRCK7I/OAudio data left and right clock
ASDOUT8OADC audio data
DMIC_SCL9
Digital mic clock
AVDD10SupplyAnalog supply
AGND11SupplyAnalog ground
ADCVREF12ODecoupling capacitor
VMID13ODecoupling capacitor
MIC2N14IN analog input
MIC2P15IP analog input
MIC1N16IN analog input
MIC1P17IP analog input
MICBIAS18
Mic bias
CE19II2C device address selection
CDATA20I/OI2C data input or output
