顺芯ADC:ES7243

顺芯ADC:ES7243(图1)

高性能立体声音频ADC


ES7243特征
  • 高性能multi-bit delta-sigma音频ADC

  • 102分贝信噪比

  • -95 dB THD+N

  • 24位,8至200 kHz采样频率

  • I2S/PCM主或从模式数据接口

  • 支持TDM

  • 256/384Fs, USB 12/24 MHz和其他非标准音频系统时钟

  • 低功耗待机模式


应用场景

  • 麦克风阵列

  • Soundbar

  • 音频接口

  • 数字电视

  • A/V接收器

  • DVR

  • NVR


使用图示

顺芯ADC:ES7243(图2)

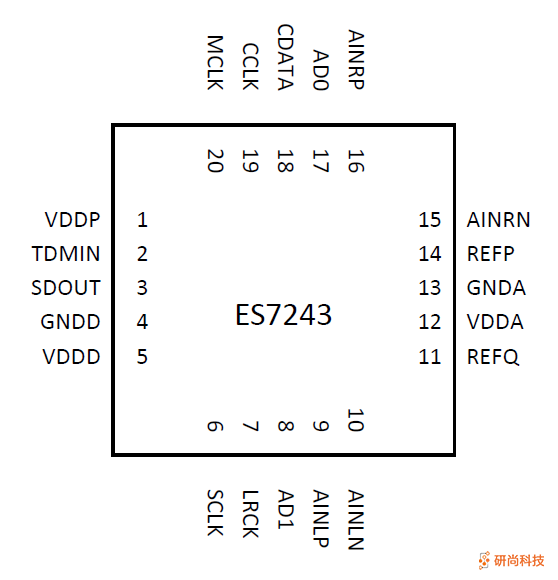

引脚和描述

顺芯ADC:ES7243(图3)

PIN NAMEPIN NUMBERI/ODESCRIPTION
CCLK, CDATA19, 18I, I/OI2C clock and data
AD0, AD117,8II2C addresses
MCLK20IMaster clock
SCLK6I/OSerial data bit clock
LRCK7I/OSerial data left and right channel frame clock
TDMIN2ITDM data in
SDOUT3OSerial data output

AINLP, AINLN

AINRP, AINRN

9, 10

16, 15

IAnalog left and right inputs
VDDP1IPower supply for the digital input and output
VDDD/GNDD5, 4IDigital power supply
VDDA/GNDA12, 13IAnalog power supply
REFP14OFiltering capacitor connection
REFQ11OFiltering capacitor connection
