顺芯ADC:ES7201

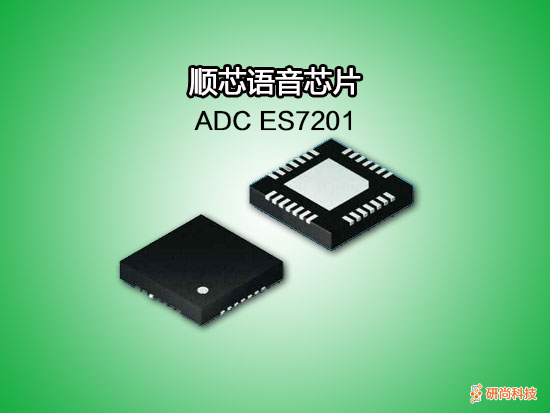

顺芯ADC:ES7201(图1)

高性能PDM立体声音频 ADC


ES7201特征
  • 高性能高级delta-sigma音频ADC

  • 在26 dB PGA时,动态范围为90 dB

  • -85 dB THD+N

  • 低噪音PGA

  • 8至96khz采样频率

  • 低功耗


应用场景
  • 麦克风阵列

  • Soundbar

  • 音频接口

  • 数字电视

  • A/V接收器

  • DVR

  • NVR


使用图示

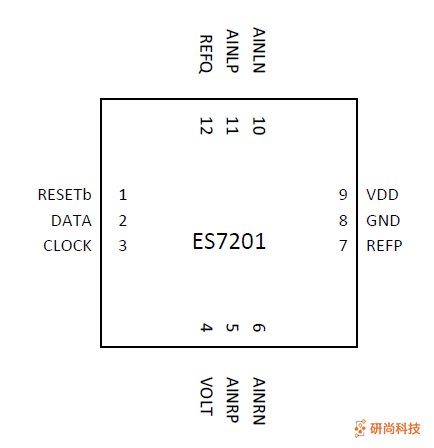

顺芯ADC:ES7201(图2)

引脚和描述

顺芯ADC:ES7201(图3)

PIN NAMEPIN NUMBERI/ODESCRIPTION
DATA, CLOCK2, 3O, IPDM clock and data
RESETb1IActive low reset
VOLT4I

High: VDD = 3.3V

Low: VDD = 1.8V

AINLP, AINLN

AINRP, AINRN

11,10

5, 6

I

I

Analog left inputs

Analog right inputs

VDD, GND9, 8IPower supply
REFP7OFiltering capacitor connection
REFQ12OFiltering capacitor connection
