上海航芯(AisinoChip)嵌入式指纹方案

产品介绍:

FPM501C 指纹识别模块是公司推出的最新产品,采用了 160*160 像素电容指纹传感器和高性能的安全 MCU,内嵌完整的指纹识别算法和协议。具有指纹采集、指纹比对、搜索和模板存储等功能。支持低 功耗手指检测。安全 MCU 内置 RSA/ECC/DES/AES/SM1/SM2/SM3/SM4 等各种加密算法,可应用于安全领域以及电脑外设设备:指纹门锁、指纹挂锁、保险柜等。


1、一般说明:

  • 工作电压:DC 2.7-3.6V

  • 待机电流(手指检测):5uA

  • 工作电流(指纹采集):30mA

  • 上电启动时间:≤80ms

  • 图像大小:160*160 pixel

  • 图像分辨率:508 dpi

  • 生成特征点时间:<500 ms

  • 对比时间:平均300 ms

  • 特征值大小:512 bytes

  • 模板大小:4096 bytes

  • 存储容量:100枚

  • 安全特征:安全存储,通信一次一密(需定制开发)

  • 认假率(FAR):≤0.001%

  • 拒真率(FRR):≤2%

  • 通信接口:UART(3.3V TTL 电平),默认115200 bps

  • 工作温度:-20℃ ~ +70℃

  • 存储温度:-40℃ ~ +85℃

  • 工作湿度:40% ~ 85% (无凝露)

  • 存储湿度:<85%(无凝露)


2、应用领域

  • 指纹门锁

  • 指纹挂锁

  • 保险箱柜

  • 指纹考勤机

  • 指纹U盘


3、方案介绍

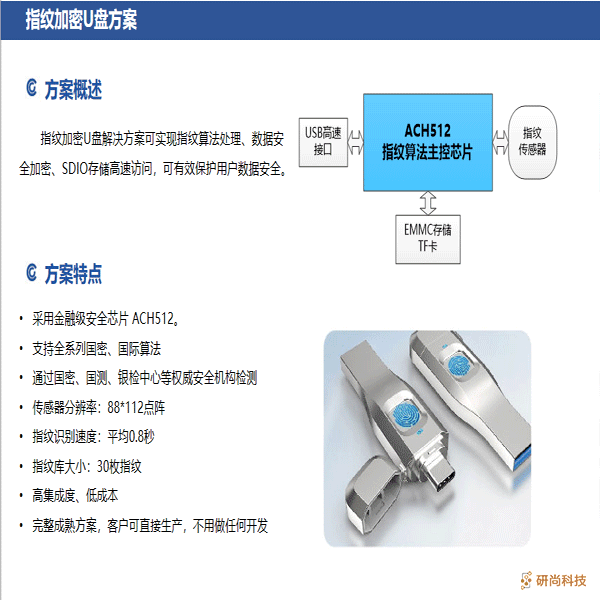

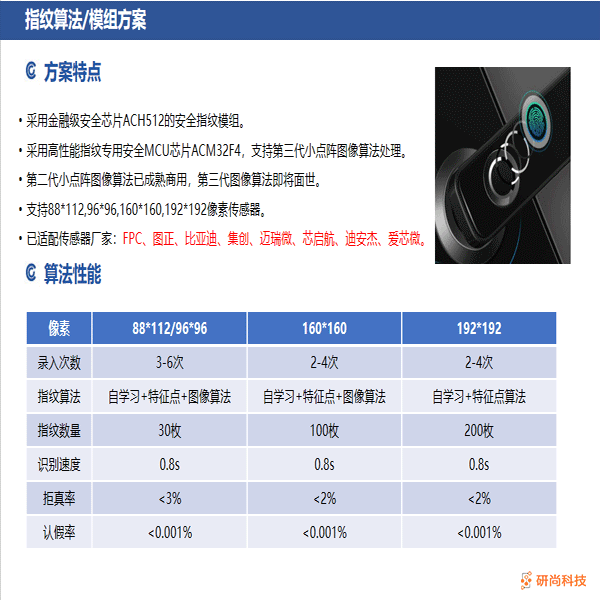

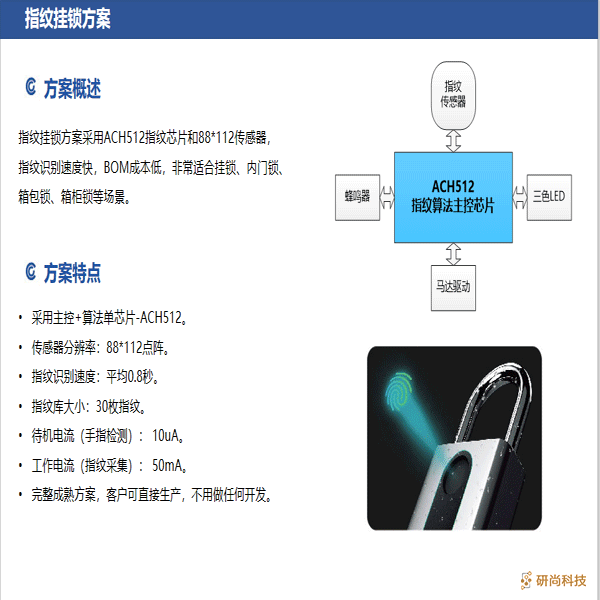

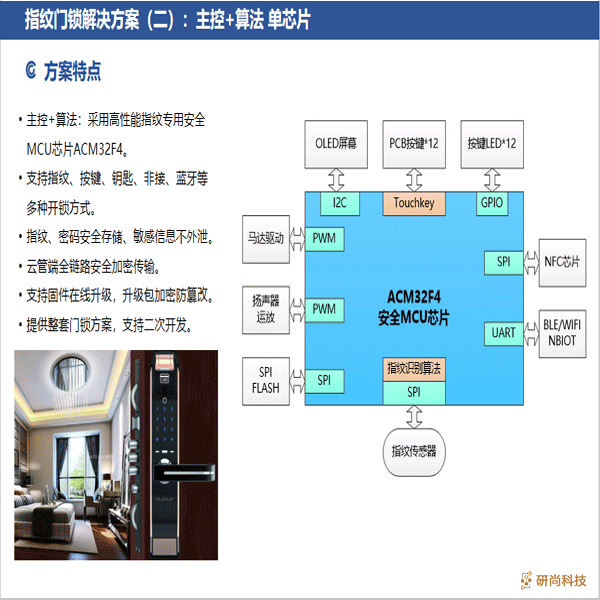

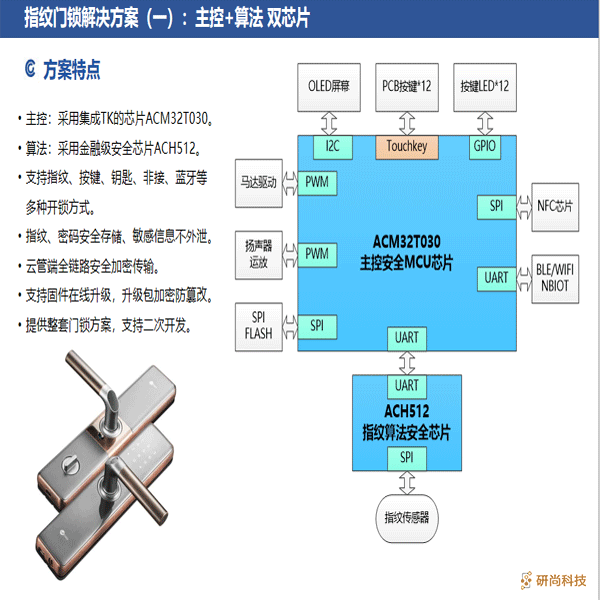

3.1  ACH512安全算法芯片、ACM32FP4三合一(主控+TK+算法)锁控芯片

产品概述

ACH512、ACM32FP4芯片是上海航芯研制的高性能SOC芯片,采用高性能ARM内核,广泛应用于指纹模组、指纹门锁、指纹挂锁、指纹U盘等领域。


主要资源

资源ACH512ACM32FP4
CPU核ARM Cortex-M3ARM Cortex-M4F
最高主频110MHz180MHz
SRAM128KB192KB
FLASH521KB512KB/1024KB/2560KB
USB 2.0480M高速12MHz全速
TOUCH KEY

其他外设

UART*2,I2C*1,SPI*2

ISO7816*1,SDIO*1

UART*5,I2C*2,SPI*4,ADCDAC,RTC,Tamper,PWM语音
加密算法SM1/2/3/4、SSF33、SHA1/512、RSA、ECC、DES、AES、国密二级证书AES256、TRNG、CRC16
功耗

25mA@110MHz

Power OFF模式3uA

21mA@180MHz、STOP模式<100uA

Standby模式<2uA

封装QFN32/QFN64QFN32/QFN64/QFN88/LQFP100
主要应用指纹模组、指纹挂锁、指纹U盘指纹模组、指纹门禁、指纹挂锁、指纹U盘

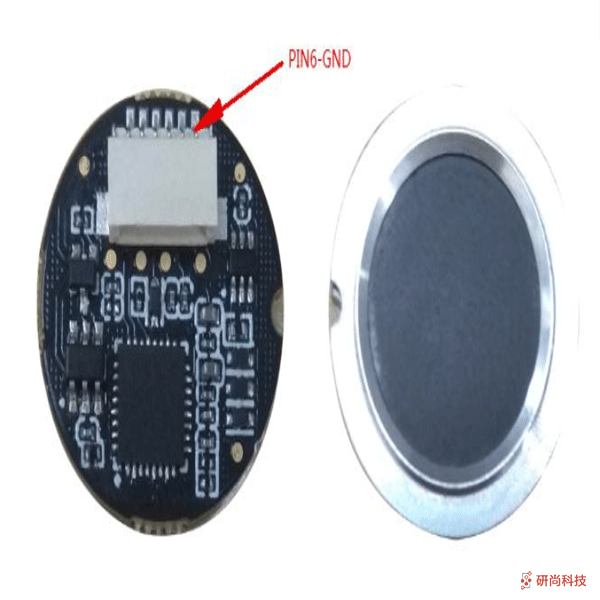

指纹模组(图2)

指纹模组(图3)指纹模组(图4)指纹模组(图5)指纹模组(图6)



4、硬件接口


4.1 外部接口尺寸图

模块尺寸:直径 19mm。连接器:SH1.0-6P 卧贴。

指纹模组(图7)


4.2 硬件连接

模块的 RX 与上位机的 TX 相连,模块的 TX 与上位机的 RX 相连,IRQ 信号可与上位机的中断口或 IO 口相连。为了降低系统待机功耗,当上位机需要使用指纹模块时,再给指纹模块主电源上电,这时指纹模块上电运行,完成上位机发送的相应指令。当上位机不需要使用指纹模块时,可以断开指纹模块主电源。


上位机在待机时,为了保持对手指触摸进行检测,触摸电源需要一直供电,触摸电源功耗小于 5uA。 没有手指触摸时,触摸感应信号输出低电平;当有手指触摸时,触摸感应信号输出高电平。上位机检测到 触摸感应信号后,给指纹模块供电,指纹模块开始工作。指纹模块主电源上电期间,触摸感应信号无效。


四、算法授权

指纹算法必须要获得厂家授权才可以使用

  • 授权码下载步骤:

  • 读取授权因子。

  • 通过在线或离线把授权因子提交厂家,厂家会提供授权码。

  • 下载授权码。

  • 存储授权码。

  • 验证授权码是否有效。
