禾润耳机功放:HT97180

WIFI WIFI

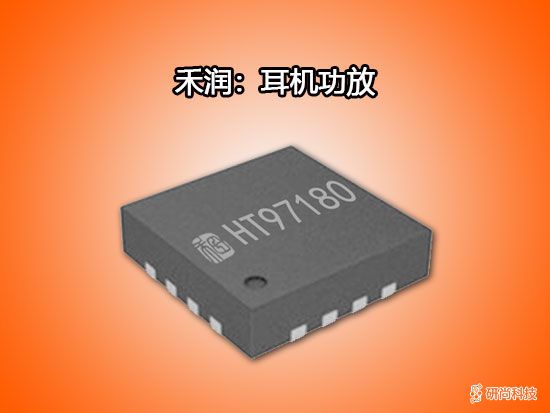

禾润耳机功放:HT97180(图1)

禾润-耳机功放-HT97180


描述

125mW免输出耦合电容的立体声线路驱动器/耳机放大器


HT97180为差分输入、可直接输出的耳机放大器。4.2V供电时,器件为32Ω耳机负载提供125mW驱动。IC可以通过外部电阻调整增益。


IC具有较宽的电源工作范围,最低支持1.6V工作。


IC内部电荷泵对输入电源反相,产生负电源。放大器的输出级由输入正电源和电荷泵输出负电源供电,双极性供电使得输出偏置在零电位,省去了大尺寸、容易引入失真的输出耦合电容。


IC上电或断电时没有咔嗒/噼噗声。


特点
  • 输出无需隔直流电容

  • 卓越的低音效果

  • 无咔嗒/噼噗声

  • 低THD+N: 最低0.002%

  • 低噪声,VN 8uV

  • 支持单端输入和全差分输入

  • 1.65V至4.8V较宽的电源工作范围

  • 4.2V供电,为32Ω负载提供125mW输出功率(THD+N = 0.1%)

  • QFN16 3mm*3mm封装


应用
  • 蓝牙耳机

  • 智能手机

  • 音响,DVD

  • 平板/笔记本电脑

  • 机顶盒

  • 便携式游戏机

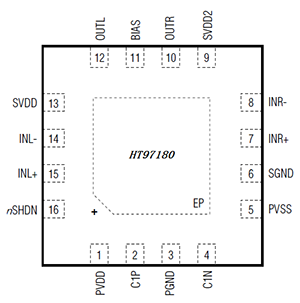

引脚信息

禾润耳机功放:HT97180(图2)

序号

管脚名

功能说明

1

PVDD

电荷泵电源输入,接1uF滤波电容到PGND

2

C1P

电荷泵飞电容正端,接0.47uF电容到电荷泵飞电容负端

3

PGND

电源功率地,与SGND连一起接板极系统地

4

C1N

电荷泵飞电容负端,接0.47uF电容到电荷泵飞电容正端

5

PVSS

电荷泵负电源输出,接1uF滤波电容到PGND

6

SGND

信号地,与PGND连一起接板极系统地

7

INR+

右声道输入正极

8

INR-

右声道输入负极

9

SVDD2

信号通路电源输入,接1uF滤波电容到PGND

10

OUTR

右声道输出

11

BIAS

内部供电端,接1uF滤波电容到PGND

12

OUTL

左声道输出

13

SVDD

信号通路电源输入,接1uF滤波电容到PGND

14

INL-

左声道输入负极

15

INL+

左声道输入正极

16

/SHDN

SD控制输入,低电平芯片进入关断模式;高电平芯片正常工作

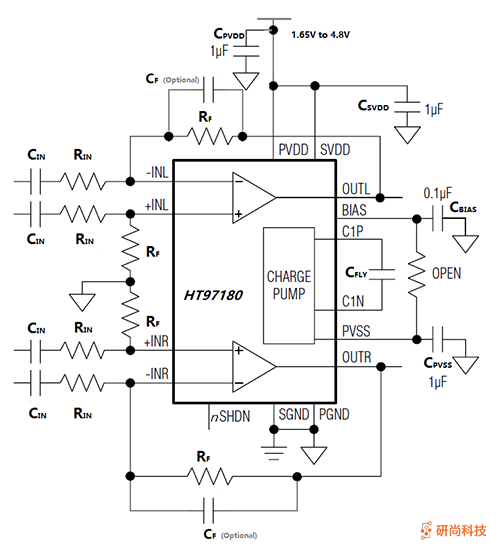

典型应用图

禾润耳机功放:HT97180(图3)
