禾润内置升压音频功放:HT868

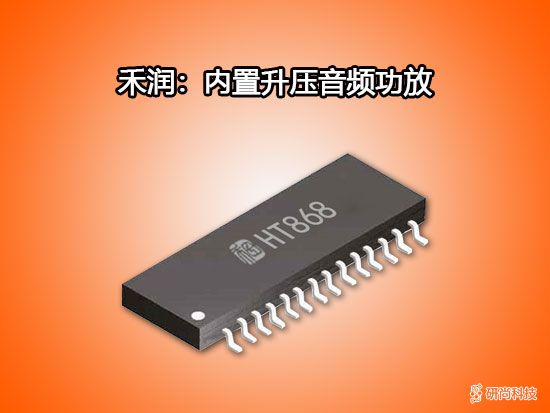

禾润内置升压音频功放:HT868(图1)

禾润-内置升压音频功放-HT8310


描述

内置自适应同步升压/AGC/限温功能 6W立体声智能音频功率放大器

HT868是一款内置自适应同步升压/AGC/限温功能的智能音频功率放大器。由锂电池供电升压至7.5V时, 4Ω负载条件下,能连续输出6.5 W功率(5% THD+N);在升压至8.5V时,4Ω负载条件下,可输出8.0W峰值功率(5% THD+N)。


HT868内置的自适应同步升压无需外置二极管,并可提供5.5V, 6.5V, 7.5V, 8.5V四种输出电压选择,以满足不同的输出功率需求。另外,该升压还具有自适应功能,小音乐信号时不升压,可大幅提高系统效率,延长电池续航时间。


HT868内置了丰富的自动增益控制(AGC)功能,包括限幅(Limiter)和电池跟踪(Battery Tracking)功能。限幅功能开启后,即使输入信号很大,音乐输出也能被限制在指定的功率和THD+N之内;电池跟踪功能开启后,当电池电压低于设定值,HT868能随电池电压降低而逐步减小增益以限制电池电流,此举能大幅延长电池续航时间,并且能防止破音和过大的电流需求,降低电池在低电量时提前进入锁死状态的风险。


HT868还具有自动限温控制(TFB)功能,在高功率输出、高环境温度等情况下导致芯片片内温度较高时,芯片能自动降低系统增益,避免芯片进入过温关断保护模式,在保证音乐品质的前提下显著提升音乐峰值功率。


HT868可在多种模式下自由切换,以满足更多的系统应用需求:升压+D类,升压+AB类,单独D类,单独AB类。


HT868支持硬件控制模式和I2C控制模式。在I2C控制模式下,提供了丰富的功能和参数配置。


此外,HT868内部集成免滤波器调制技术,能够直接驱动扬声器,内置的关断功能使待机电流最小化,还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。


特点
  • 具有电池跟踪和限幅功能的自动增益控制(AGC)

    • 电池跟踪(Battery Tracking)功能:电池电压较低时,自动减小系统增益,延长电池续航时间

    • 限幅(Limiter)功能:自由选择音频限制幅度,使输出音频信号限制在固定失真水平内

  • 内置自适应同步升压

    • 小音乐信号时不升压,可大幅提高系统效率,延长电池续航时间

    • 外围无需二极管

  • 内置自动限温控制功能

    特别适用于升压8.5V+D类,升压+AB类状态下及环境温度较高的情况,显著提升音乐峰值功率

  • 静态电流:8.0mA, 3.6V

  • 效率:85%(VBAT = 4.2V, RL = 4Ω+22uH, Po = 0.6W)

  • THD+N:0.02%(VBAT = 3.6V, RL = 4Ω+22uH, Po = 0.5W, Class D)

  • 灵活操作:支持硬件(HT868)或I2C控制模式(HT868C)

  • 电源

    • 升压输入VBAT:2.8V至5.0V

    • 升压输出VPOUT多种选择:5.5V, 6.5V, 7.5V, 8.5V

  • 输出功率

    • 3.5 W (VBAT=4.2V, VPOUT = 5.5V, RL=4Ω, THD+N=5%)

    • 5.0 W (VBAT=4.2V, VPOUT = 6.5V, RL=4Ω, THD+N=5%)

    • 6.5 W (VBAT=4.2V, VPOUT = 7.5V, RL=4Ω, THD+N=5%)

    • 8.0 W (VBAT=4.2V, VPOUT = 8.5V, RL=4Ω, THD+N=5%)

    • 4.3 W (VBAT=4.2V, VPOUT = 8.5V, RL=8Ω, THD+N=5%)

  • HT868C I2C控制模式下可调节音量

  • 多种模式可选:升压+D类,升压+AB类,单独D类,单独AB类

  • 保护功能:过流/过热/欠压异常保护功能

  • 无铅无卤封装,TSSOP28L-PP


应用
  • 蓝牙音箱/Wi-Fi音箱

  • 便携式音箱

  • 2.1声道小音箱

  • 扩音器

  • iphone/ipod/ipod docking

  • MP4, 导航仪・平板电脑,笔记本电脑

  • 智能手机

  • 小尺寸LCD电视/监视器

  • 便携式游戏机

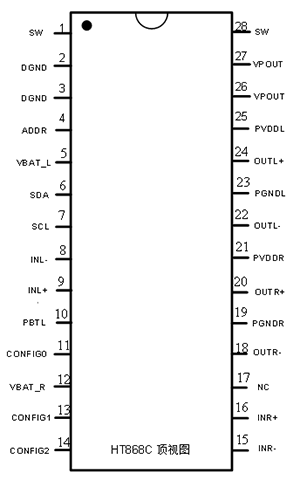

引脚信息

禾润内置升压音频功放:HT868(图2)

禾润内置升压音频功放:HT868(图3)

HT868引脚号

HT868C引脚号

引脚

名称

I/O*1

功能

2,3

2,3

DGND

GND

Boost Converter功率地


4

ADDR

I

芯片地址设置

4

5

VBAT_L

Power

左声道电池电源输入端

5


AGC_L

I

左声道AGC电池跟踪拐点设置端


6

SDA

I/O

I2C数据端口

6,12


SD

I

关断引脚,低电平时芯片关闭


7

SCL

I

I2C时钟端口

7

8

INL-

I

左声道反相输入端(差分-)

8

9

INL+

I

左声道同相输入端(差分+)

9

10

PBTL

I

并联BTL(PBTL)模式设置


11

CONFIG0

I


10

12

VBAT_R

Power

右声道电池电源输入端


13

CONFIG1

I/O

内部调试配置脚,与SDA相连


14

CONFIG2

I

内部调试配置脚,与SCL相连

11


AGC_R

I

右声道AGC电池跟踪拐点设置端

13

15

INR-

I

右声道反相输入端(差分-)

14

16

INR+

I

右声道同相输入端(差分+)

15

17

NC


无电气连接

16


BST_R

O

右声道Boost Converter升压值设置端

17

18

OUTR-

O

右声道反相输出端(BTL-)

18

19

PGNDR

GND

右声道Audio Amplifier功率地

19

20

OUTR+

O

右声道同相输出端(BTL+)

20

21

PVDDR

Power

右声道Audio Amplifier电源(功率和模拟电源)输入端

21


BST_L

O

左声道Boost Converter 升压值设置端

22

22

OUTL-

O

左声道反相输出端(BTL-)

23

23

PGNDL

GND

左声道Audio Amplifier功率地

24

24

OUTL+

O

左声道同相输出端(BTL+)

25

25

PVDDL

Power

左声道Audio Amplifier电源(功率和模拟电源)输入端

26,27

26,27

VPOUT

Power

Boost Converter升压输出端

1,28

1,28

SW

I

Boost Converter功率整流端


典型应用图

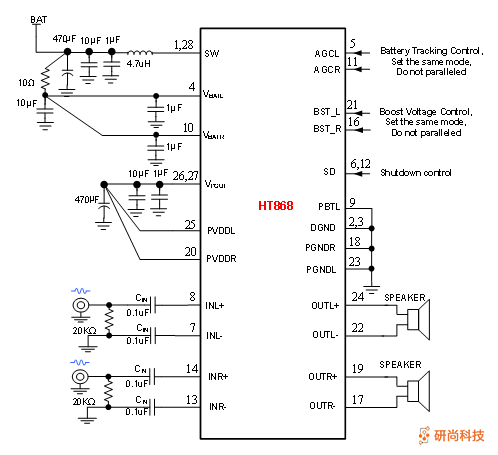

HT868 BTL模式

禾润内置升压音频功放:HT868(图4)

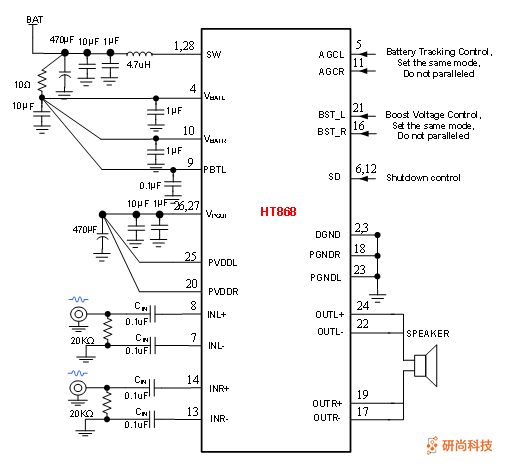

HT868 PBTL模式

禾润内置升压音频功放:HT868(图5)

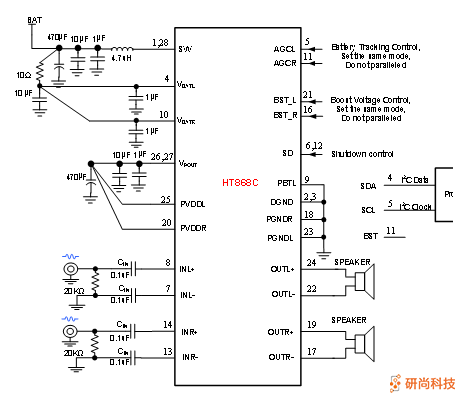

HT868C BTL模式

禾润内置升压音频功放:HT868(图6)

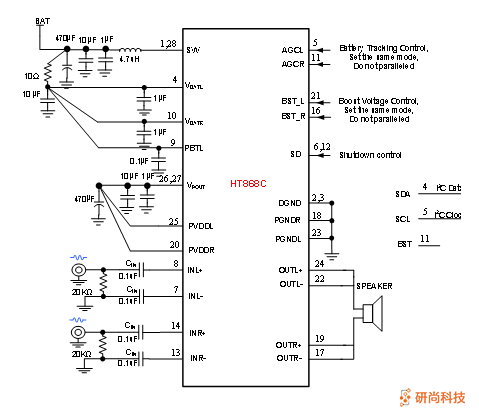

HT868C PBTL模式

禾润内置升压音频功放:HT868(图7)
