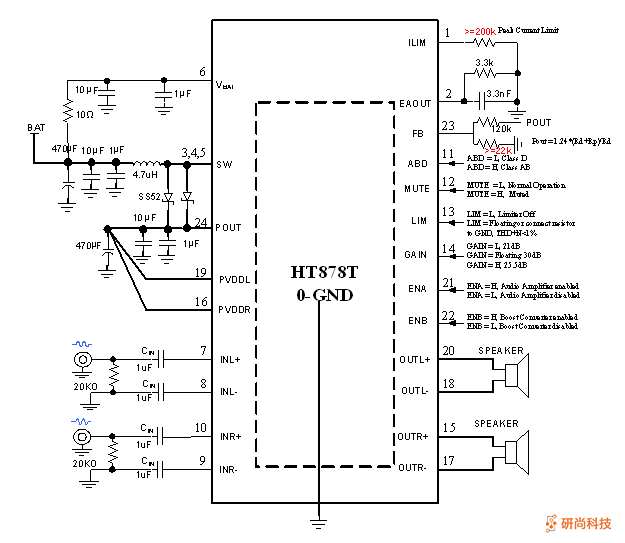

禾润内置升压音频功放:HT878T(图1)

禾润-内置升压音频功放-HT8310


描述

可任意限幅、内置自适应升压的2×8.0W立体声音频功放


HT878T是一款内置自适应升压的立体声D类音频功率放大器,由锂电池供电升压至VPOUT=8.3V时, THD+N=1%、1kHz信号条件下,能连续输出2×6.8W功率(4Ω负载);另外,其还支持AB类模式。


HT878T内置G类升压,可任意设置最大升压值,以满足不同的输出功率需求。该升压在小音乐信号时不升压,仅当功率较大时工作。其可大幅提高系统效率,延长电池续航时间。


HT878T具有可任意配置的限幅(Limiter)功能。限幅功能开启后,即使输入信号很大,音乐输出也能被限制在指定的功率和THD+N之内,满足不同音质体验和保护喇叭的需求。


HT878T还具有自动限温控制(TFB)功能,在高功率输出、高环境温度、AB类模式低效率等情况下导致芯片片内温度较高时,芯片能自动降低系统增益,避免芯片进入过温关断保护模式,在保证音乐品质的前提下显著提升音乐峰值功率。


此外,HT878T内部集成免滤波器调制技术,能够直接驱动扬声器,内置的关断功能使待机电流最小化,还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。


特点
  • 可任意配置的限幅功能

  • 自由配置音频限制幅度,使输出音频信号限制在固定失真水平内

  • 内置自动限温控制功能

    适应不同散热条件,避免出现过温关断现象

  • 高效自适应G类升压功能,有效延长播放时间

    • 可调节最大限流值,有效防止电池拉死

    • 升压值可调

  • 支持AB类与D类切换

    THD+N: 0.04%(RL=4Ω, fIN=1kHz, Po=2×1.0W)

  • 低静态电流:7mA, 3.7V

  • 输出功率(VBAT=4.2V, fIN=1kHz, RL=4Ω)

    • 2×6.8W (VPOUT=8.3V, THD+N= 1%, 连续输出)

    • 2×8.4W (VPOUT=8.3V, THD+N = 10%, 瞬态输出)

    • VBAT供电范围:2.8V至5.5V

  • 三种增益选择:21dB, 25.5dB, 30dB

  • 免滤波器数字调制,直接驱动扬声器

  • 保护功能:过流/过热/欠压异常保护功能

  • 无铅无卤封装,TSSOP24L-PP


应用
  • 智能音响

  • 无线音响

  • 便携式音箱

  • 2.1声道小音箱

  • 拉杆音箱

  • 便携式游戏机

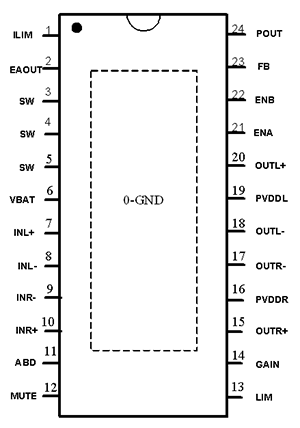

引脚信息

禾润内置升压音频功放:HT878T(图2)

禾润内置升压音频功放:HT878T(图3)

Terminal No.

Name

I/O

Description

0

GND

G

地,同时提供器件向板级散热的路径。PCB板上需要留有足够的铺地露铜与之良好焊接。

1

ILIM

I

最大限流值设置端,外部接电阻到地。

2

EAOUT

I

误差放大器输出端。接3.3nF并联15k电阻到地。

3,4,5

SW

I

升压整流开关输入端。

6

VBAT

P

内部逻辑电源供电端。

7

INL+

I

音频左声道输入正端。

8

INL-

I

音频左声道输入负端。

9

INR-

I

音频右声道输入负端。

10

INR+

I

音频右声道输入正端。

11

ABD

I

音频功放模式选择端。接地时为D类模式,接高时为AB类模式。

12

MUTE

I

静音控制端。接高时,芯片进入静音模式。

13

LIM

I

使能限幅功能和限幅值设置端。

14

GAIN

I

增益设置端。

15

OUTR+

O

右声道正端输出。

16

PVDDR

O

右声道功率电源端。

17

OUTR-

O

右声道负端输出。

18

OUTL-

O

左声道负端输出。

19

PVDDL

P

左声道功率电源端。

20

OUTL+

O

左声道正端输出。

21

ENA

I

功放使能端,接高时功放开启。

22

ENB

I

升压使能端,接高时自适应G类升压开启。

23

FB

I

升压调节反馈输入端。

24

POUT

I

升压输出检测端。
