禾润内置升压音频功放:HT8691R

WIFI WIFI

禾润内置升压音频功放:HT8691R(图1)

禾润-内置升压音频功放-HT8692


描述

内置BOOST升压和防破音功能的11W D/AB类音频功率放大器


HT8691R是一款内置BOOST升压模块的D类音频功率放大器。内置的BOOST升压模块可通过外置电阻调节升压值,即使是锂电池供电,在升压至7.5V,2Ω负载条件下则能连续输出11W功率。其支持外部设置调节BOOST输出电压。


HT8691R的最大特点是防削顶失真(ACF)输出控制功能,可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真(破音),也能自适应地防止在BOOST升压电压下降所造成的输出削顶,显著提高音质,创造非常舒适的听音享受,并保护扬声器免受过载损坏。同时芯片具有ACF-Off 模式。


HT8691R具有AB类和D类的自由切换功能,在受到D类功放EMI干扰困扰时,可随时切换至AB类音频功放模式。


HT8691R内部集成免滤波器数字调制技术,能够直接驱动扬声器,并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络,极少的外部元器件节省了系统空间和成本,是便携式应用的理想选择。


此外,HT8691R内置的关断功能使待机电流最小化,还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。


特点

  • 防削顶失真功能(防破音, Anti-Clipping Function, ACF)

  • 免滤波器数字调制,直接驱动扬声器

  • 输出功率

    • 9.0W (VBAT=3.7V, PVDD = 7.5V, RL=3Ω, THD+N=10%)

    • 11.0W (VBAT=3.7V, PVDD = 7.5V, RL=2Ω, THD+N=10%

    • 5.5W (VBAT=3.7V, PVDD = 6.5V, RL=4Ω, THD+N=10%)

  • 电源

    • 升压输入VBAT:2.5V至5.5V

    • 升压输出PVDD:VBAT至7.5V

  • BOOST输出电压可调

  • AB/D类可切换

  • 保护功能:过流/过热/欠压异常保护功能

  • 无铅封装, SOP8L-PP


应用
  • 蓝牙音箱

  • 便携式音箱

  • 2.1声道小音箱

  • 扩音器

  • iphone/ipod/ipod docking

  • MP4, 导航仪

  • 平板电脑,笔记本电脑

  • 智能手机

  • 小尺寸LCD电视/监视器

  • 便携式游戏机

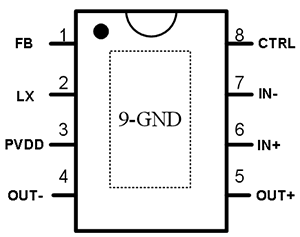

引脚信息

禾润内置升压音频功放:HT8691R(图2)

SOP

Terminal No.

Name

I/O

ESD

Protection

Function

1

FB

I

PN

升压反馈点

2

LX

I

-

升压整流管输入

3

PVDD

Power

PN

升压输出和功率电源

4

OUT-

O

-

输出负端l(BTL-)

5

OUT+

O

-

输出正端(BTL+)

6

IN+

I

PN

输入正端 (differential +)

7

IN-

I

PN

输入负端 (differential -)

8

CTRL

I

PN

模式控制输入端

9

GND

GND

PN

电源地

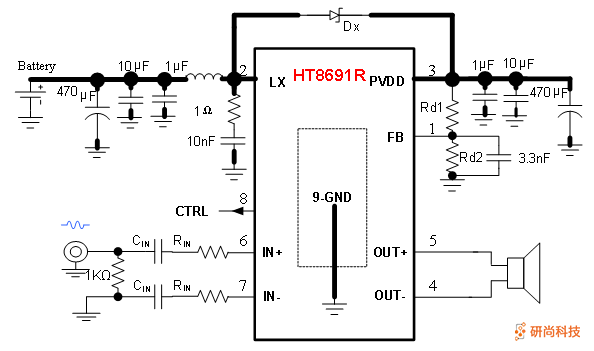

典型应用图

禾润内置升压音频功放:HT8691R(图3)
