禾润-双声道D类音频功放-HT317

描述

具有AM抑制功能的75W PBTL/30W BTL D类音频功放

HT317是一款高效D类音频功率放大器。在24V供电的立体声（BTL）模式下，能够持续提供2*30W/8Ω功率输出；在单声道（PBTL）模式下，能够持续提供75W/4Ω功率输出。

HT317具有丰富的功率限制功能，以满足各类应用。一种是限幅功能（PLIMT），即在输出端限制其最大输出摆幅低于设定值，可避免意外的超额输出功率损坏喇叭。另一种为自动增益控制功能（AGC），开启后，可有效改善因输入幅度过大或者电源电压降低造成的破音失真。

HT317具有过温限幅功能（TFB），在高功率输出、高环境温度等条件下导致芯片内温度较高时，芯片自动降低系统增益，避免芯片进入过温关断保护功能，使其能够连续播放而不间断。

HT317还具有多开关频率可选，以抑制AM干扰。

此外，HT317内置关断功能使待机电流最小化，还集成了过压保护、直流保护、短路保护、热保护和电源欠压异常保护等功能，可全面防止出现故障。

特点

• 输出功率（BTL模式）

• 2×30W (VDD=24V, RL=8Ω, THD+N=1%)

• 2×23W (VDD=14V, RL=4Ω, THD+N=10%)

• 输出功率（PBTL模式）

• 75W (VDD=24V, RL=4Ω, THD+N=10%)

• 单电源系统，4.5V-26V宽电压输入范围

• 超过90%效率，无需散热器

• 可设置功率限制功能（PCLP）以及AGC功能

• 过温限幅功能

• 模拟差分/单端输入，输出模式立体声/单声道可选

• 多重开关频率选择，具有AM抑制功能。

• 保护功能：过压/过流/过热/欠压异常，直流检测和短路保护

• 无铅无卤封装，TSSOP28-PP

应用

• 条形音箱

• 无线智能音箱

• 便携式音箱

• 消费类音频应用

• 拉杆音箱

• LCD电视/监视器

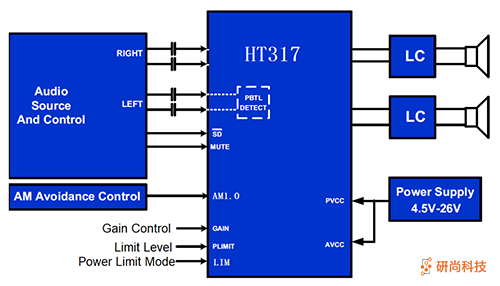

典型应用图
