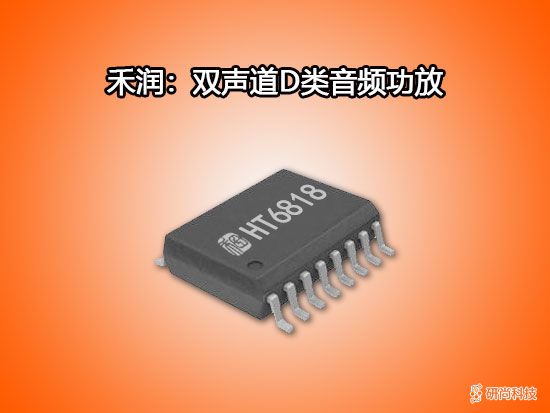

禾润-双声道D类音频功放-HT6818

描述

3.3W超低EMI防削顶立体声D类音频功率放大器

HT6818是一款具有超低EMI、防削顶失真功能的立体声免输出滤波器D类音频功率放大器,在电源电压5V、THD+N=10%、4Ω负载的条件下，输出高达3.3W的功率，在各类音频终端应用中维持高效率并提供AB类放大器高保真、低噪声的性能。

AROC辐射和传导干扰抑制电路使HT6818具有优异的全带宽低辐射性能，在不加辅助滤波设计、输出喇叭线长20cm时的辐射水平远在FCC Part15 Class B 标准之下。

HT6818的防削顶失真功能可检测并抑制由于音乐、语音信号幅度过大或电池电压下降所引起的输出削顶失真（破音），显著提高音质，创造舒适的听音享受，并保护扬声器免受过载损坏。通过在ACRC端外接不同电阻电容值,可灵活设置放大器的音质和输出功率；同时芯片提供了ACF Off模式。

HT6818输出无需滤波网络，极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。

此外，HT6818内置的关断功能使待机电流最小化，还集成了静音功能、左右声道独立关断、扬声器输出端过流保护、片内过温保护和欠压异常保护等功能；采用无铅TSSOP-20及SOP-16封装形式。

特点

• 降低了内阻和热耗的EDMA专利技术，极大提升了输出功率和产品可靠性

• Po=3.3 W (VDD=5.0V, RL=4Ω, THD+N=10%)

• Po=1.7 W (VDD=3.6V, RL=4Ω, THD+N=10%)

• 优异的全带宽EMI抑制性能

1. 独创的主动边沿控制专利 (AROC, Active edge Ringing and Overshoot Control circuitry)

2. 辐射水平远在FCC Part15 Class B 标准之下；

3. 对系统中不同频段无线通信敏感模块无干扰，如FM、CMMB、GSM、CDMA和Bluetooth等；

4. 减小了辐射和传导干扰，降低了系统设计难度

• 高保真，THD+N=0.15% (RL=4Ω, PO=1W, f=1kHz)

• 全低噪应用，高信噪比

• 防削顶失真功能(Anti-Clipping Function, ACF)

• 卓越的“咔嗒-噼噗”(Click-Pop)噪声抑制性能

• 低关断电流：＜1µA

• 免滤波器数字调制，直接驱动扬声器

• 独立声道关断，静音功能

• 过流、过热、欠压异常保护功能

• 无铅封装，SOP-16，TSSOP-20

应用

• 便携式音箱,USB音箱,FM插卡式音箱

• MP3/MP4扩展坞

• 便携式游戏机,数码相框

• 手机,笔记本电脑

• 小尺寸LCD电视/监视器
