禾润-双声道D类音频功放-HT8697


描述

9.5W防削顶双声道AB/D类音频功率放大器


HT8697是一款具有防削顶失真功能的,双声道免滤波D类音频功率放大器。在VDD=8.5V、THD+N=10%、4Ω负载条件下,能连续输出2×9.5W功率。在AB类模式下,在VDD=8.5V、THD+N=10%、4Ω负载下,能瞬间输出2×9.0W功率。


HT8697具有防削顶失真(ACF)输出控制功能,可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真(破音),显著提高音质,创造舒适听音享受,并保护扬声器免受过载损坏。同时芯片也具有ACF-Off 模式可配置。


HT8697内部集成免滤波器数字调制技术,能够直接驱动扬声器,并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络,极少的外部元器件节省了系统空间和成本,是便携式应用的理想选择。


HT8697可实现AB类和D类的自由切换功能,在受到D类功放EMI干扰困扰时,可随时切换至AB类音频功放模式。


此外,HT8697内置的关断功能使待机电流最小化,还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。


特点
  • 防削顶失真功能(Anti-Clipping Function, ACF)

  • 免滤波器数字调制,直接驱动扬声器

  • 输出功率

    • 2×9.5W@ Class D, 2×9.0W@Class AB (VDD=8.5V, RL=4Ω, THD+N=10%,)

    • 2×6.7W@ Class D or Class AB(VDD=7.2V, RL=4Ω, THD+N=10%)

  • 过流保护功能

  • 过热保护功能

  • 欠压异常保护功能

  • 无铅无卤封装,TSSOP20L-PP


应用
  • 蓝牙音箱

  • 便携式音箱

  • 2.1声道小音箱

  • 扩音器

  • iphone/ipod/ipod docking

  • 拉杆音箱

  • 平板电脑,笔记本电脑

  • 便携式游戏机

  • 小尺寸LCD电视/监视器

  • MP4, 导航仪


引脚信息

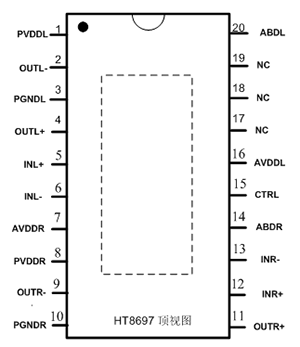

禾润双声道D类音频功放:HT8697(图2)

HT8697

引脚号

引脚

名称

I/O

功能

1

PVDDL

Power

左声道功率电源

2

OUTL-

O

左声道反相输出端(BTL-)

3

PGNDL

Ground

左声道功率地和模拟地

4

OUTL+

O

左声道同相输出端(BTL+)

5

INL+

A

左声道同相输入端(差分+)

6

INL-

A

左声道反相输入端(差分-)

7

AVDDR

Power

右声道模拟电源

8

PVDDR

Power

右声道功率电源

9

OUTR-

O

右声道反相输出端(BTL-)

10

PGNDR

Ground

右声道功率地和模拟地

11

OUTR+

O

右声道同相输出端(BTL+)

12

INR+

A

右声道同相输入端(差分+)

13

INR-

A

右声道反相输入端(差分-)

14

ABDR

I

右声道AB类和D类切换

15

CTRL

I

ACF和关断模式控制端

16

AVDDL

Power

做声道模拟电源

17,18,19

NC


无连接

20

ABDL

I

左声道AB类和D类切换

注1 I: 输入端   O: 输出端   A: 模拟端

当大于VDD的电压外加于PN保护型端口(ESD保护电路由PMOS和NMOS组成)时,PMOS电路将有漏电流流过。


典型应用图

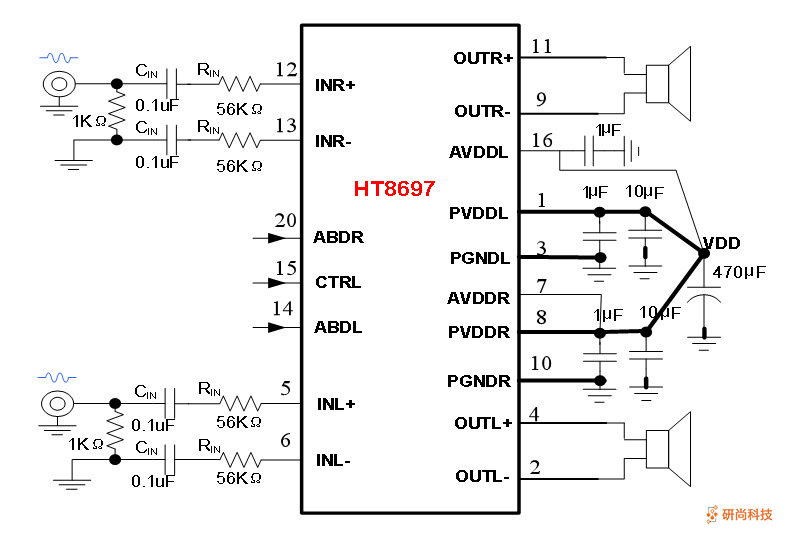

禾润双声道D类音频功放:HT8697(图3)
