禾润单声道D类音频功放:HT863

WIFI WIFI

禾润单声道D类音频功放:HT863(图1)

禾润-单声道D类音频功放-HT6872


描述

具有任意配置限幅功能的10W单声道高保真D类音频功放


HT863是一款单声道D类音频功率放大器,在VDD = 9.0V、THD+N=10%、4Ω负载、1kHz信号条件下,能连续输出10W功率;另外,如有AB类的需求,可定制满足。


HT863具有可任意配置的限幅(Limiter)功能。限幅功能开启后,即使输入信号很大,音乐输出也能被限制在指定的功率和THD+N之内,满足不同音质体验和保护喇叭的需求。


HT863还具有自动限温控制(TFB)功能,在高功率输出、高环境温度等情况下导致芯片片内温度较高时,芯片能自动降低系统增益,避免芯片进入过温关断保护模式,在保证音乐品质的前提下显著提升音乐峰值功率。


此外,HT863内部集成免滤波器调制技术,能够直接驱动扬声器,内置的关断功能使待机电流最小化,还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。


特点
  • 可任意配置的限幅功能

    自由选择音频限制幅度,使输出音频信号限制在固定失真水平内

  • 内置自动限温控制功能

  • THD+N: 0.03%(VDD = 9.0V, RL = 4Ω+22uH, fIN = 1kHz, Po = 2.0W)

  • 输出功率(fIN = 1kHz, THD+N = 10%)

    • 10W (VDD=9.0V, RL=4Ω+22uH)

    • 5.5W (VDD=9.0V, RL=8Ω+33uH)

  • VDD供电范围:2.5V至10V

  • 增益:25dB

  • 免滤波器数字调制,直接驱动扬声器

  • 保护功能:过流/过热/欠压异常保护功能

  • 无铅无卤封装,SOP8L-PP


应用
  • 蓝牙音箱

  • 2.1声道小音箱

  • iphone/ipod/ipod docking

  • 平板电脑,笔记本电脑

  • 小尺寸LCD电视/监视器

  • 便携式音箱

  • 扩音器

  • 拉杆音箱

  • 便携式游戏机

  • MP4,

  • 导航仪


引脚信息

HT863

SOP8L-PP

引脚号

引脚

名称

I/O

功能

1

SD

I

芯片关断控制端,低电平时关断

2

LIM

I

限幅设置控制端

3

IN-

A

音频反相输入端(差分-)

4

IN+

A

音频同相输入端(差分+)

5

OUT-

O

音频反相输出端(BTL-)

6

VDD

Power

电源

7

GND

Ground

8

OUT+

O

音频同相输出端(BTL+)

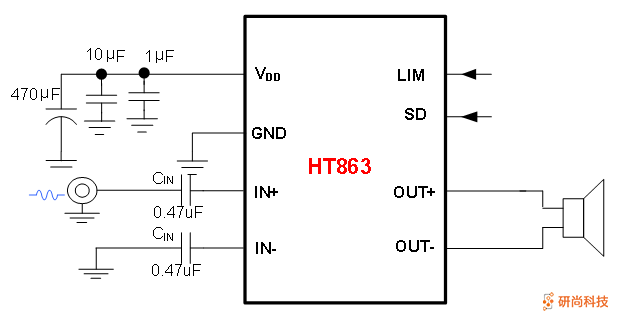

典型应用图

禾润单声道D类音频功放:HT863(图2)
