禾润单声道D类音频功放:HT8693

禾润单声道D类音频功放:HT8693(图1)

禾润-单声道D类音频功放-HT8693


描述

10W防破音单声道D类音频功放 9W单声道AB类音频功放

HT8693是一款具有D类和AB类两种工作模式的音频功率放大器。D类模式下,在VDD=8.5V、THD+N=10%、4Ω负载下,能连续输出10W功率;AB类模式下,在VDD=8.5V、THD+N=10%、4Ω负载下,能连续输出9W功率。


HT8693在D类工作模式下具有防削顶失真(ACF)输出控制功能,可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真(破音),显著提高音质,创造舒适听音享受,并保护扬声器免受过载损坏。同时芯片也具有ACF-Off 模式可配置。


HT8693可实现AB类和D类的自由切换功能,在受到D类功放EMI干扰困扰时,可随时切换至AB类音频功放模式。


此外,HT8693内置的关断功能使待机电流最小化,还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。


特点
  • 防削顶失真功能(Anti-Clipping Function, ACF)

  • 免滤波器数字调制,直接驱动扬声器

  • 输出功率

    • 10W (Class D,VDD=8.5V, RL=4Ω, THD+N=10%)

    • 9W (Class AB,VDD=8.5V, RL=4Ω, THD+N=10%)

  • 具有D类和AB类两种工作模式

  • 过流保护功能

  • 过热保护功能

  • 欠压异常保护功能

  • 无铅无卤封装,SOP8L-PP


应用
  • 蓝牙音箱

  • 便携式音箱

  • 2.1声道小音箱

  • 扩音器

  • phone/ipod/ipod docking

  • 拉杆音箱

  • 平板电脑,笔记本电脑

  • 便携式游戏机

  • 小尺寸LCD电视/监视器

  • MP4, 导航仪

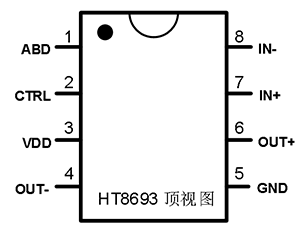

引脚信息
禾润单声道D类音频功放:HT8693(图2)

禾润单声道D类音频功放:HT8693(图3)

HT8693

SOP8L-PP

引脚号

引脚

名称

I/O

功能

1

ABD

I

AB类模式和D类模式控制端

2

CTRL

I

ACF模式和关断模式控制端

3

VDD

Power

电源

4

OUT-

O

反相输出端(BTL-)

5

GND

Ground

6

OUT+

O

同相输出端(BTL+)

7

IN+

A

同相输入端(差分+)

8

IN-

A

反相输入端(差分-)

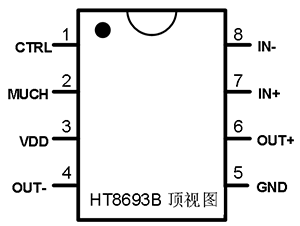

HT8693B

SOP8L-PP

引脚号

引脚

名称

I/O

功能

1

CTRL

I

ACF模式和关断模式控制端

2

MUCH

I

静音模式

3

VDD

Power

电源

4

OUT-

O

反相输出端(BTL-)

5

GND

Ground

6

OUT+

O

同相输出端(BTL+)

7

IN+

A

同相输入端(差分+)

8

IN-

A

反相输入端(差分-)

注1 I: 输入端   O: 输出端   A: 模拟端

当大于VDD的电压外加于PN保护型端口(ESD保护电路由PMOS和NMOS组成)时,PMOS电路将有漏电流流过。

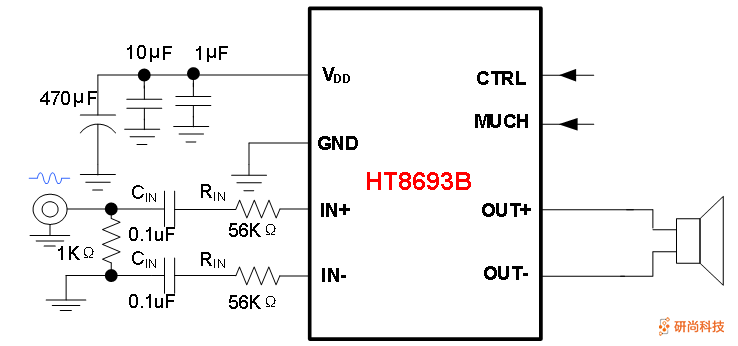

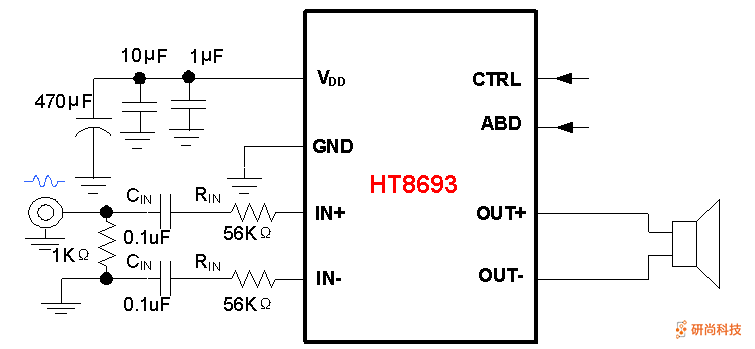

典型应用图

禾润单声道D类音频功放:HT8693(图4)

禾润单声道D类音频功放:HT8693(图5)
