禾润单声道D类音频功放:HT6879

禾润单声道D类音频功放:HT6879(图1)

禾润-单声道D类音频功放-HT6879


描述

3.5W带数字音量控制/防削顶低EMI单声道D类音频功率放大器


HT6879是一款高保真超低EMI的,内部集成32阶数字音量控制且具有防削顶失真功能的单声道免滤波D类音频功率放大器。在5V电源,10% THD+N,4Ω负载条件下,输出3.5W高功率,在各类音频终端应用中维持高效率并提供AB类放大器高保真、低噪声的性能。


AROC辐射和传导干扰抑制电路使HT6879具有优异的全带宽低辐射性能,在不加辅助滤波设计、输出喇叭线长20cm时的辐射水平远在FCC Part15 Class B 标准之下。


HT6879的防削顶失真功能可检测并抑制由于音乐、语音信号幅度过大或电池电压下降所引起的输出削顶失真(破音),显著提高音质,创造舒适的听音享受,并保护扬声器免受过载损坏。针对不同需求,防削顶具有ACF-1和ACF-2两种模式,分别对应约3%和10%最大THD+N,同时芯片具有ACF-Off 模式。


HT6879输出无需滤波网络,极少的外部元器件节省了系统空间和成本,是便携式应用的理想选择。


此外,HT6879内置的关断功能使待机电流最小化,还集成了过流保护、过温保护和欠压异常保护等功能。


特点
  • 降低了内阻和热耗的EDMA专利技术,极大提升了输出功率和产品可靠性

    • Po=3.5 W (VDD=5.0V, RL=4Ω, THD+N=10%)

    • Po=3.0 W (VDD=3.7V, RL=2Ω, THD+N=10%)

  • 优异的全带宽增强EMI抑制性能

    1. 独创的主动边沿控制专利 (AROC, Active edge Ringing and Overshoot Control circuitry)

    2. 辐射水平远在FCC Part15 Class B 标准之下;

    3. 对系统中不同频段无线通信敏感模块无干扰,如FM、CMMB、GSM、CDMA和Bluetooth等;

    4. 减小了辐射和传导干扰,降低了系统设计难度

  • 高保真,THD+N=0.1% (RL=4Ω, PO=1W, f=1kHz)

  • 全低噪应用,高信噪比

  • 32阶数字音量控制(DVC)

  • 防削顶失真功能(Anti-Clipping Function, ACF)

  • 卓越的“咔嗒-噼噗”(Click-Pop)噪声抑制性能

  • 低关断电流:0.1µA

  • 免滤波器数字调制,直接驱动扬声器

  • 过流、过热、欠压异常保护功能

  • 无铅无卤绿色封装,MSOP10, MSOP10-PP


应用
  • 蓝牙音箱

  • 便携式/USB音箱

  • 2.1声道小音箱

  • 扩音器

  • ipad/iphone/ipod docking

  • MP4,导航仪

  • 平板电脑,笔记本电脑

  • 智能手机

  • 小尺寸LCD电视/监视器

  • 便携式游戏机


引脚信息

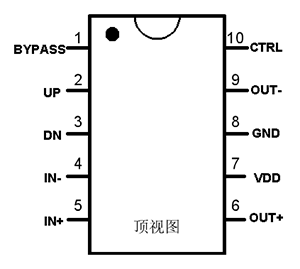

禾润单声道D类音频功放:HT6879(图2)

MSOP/DFN引脚号

引脚名称

I/O

ESD保护电路

功能

1

BYPASS

A

PN

模拟参考电压

2

UP

A

PN

音量增加

3

DN

A

PN

音量减小

4

IN-

A

PN

同相输入端(差分-)

5

IN+

A

PN

同相输入端(差分+)

6

OUT+

O

-

同相输出端(BTL+)

7

VDD

Power

-

电源

8

GND

GND

-

9

OUT-

O

-

反相输出端(BTL-)

10

CTRL

I

PN

ACF模式和关断模式控制端

注1 I: 输入端   O: 输出端   A: 模拟端

当大于VDD的电压外加于PN保护型端口(ESD保护电路由PMOS和NMOS组成)时,PMOS电路将有漏电流流过。


典型应用图

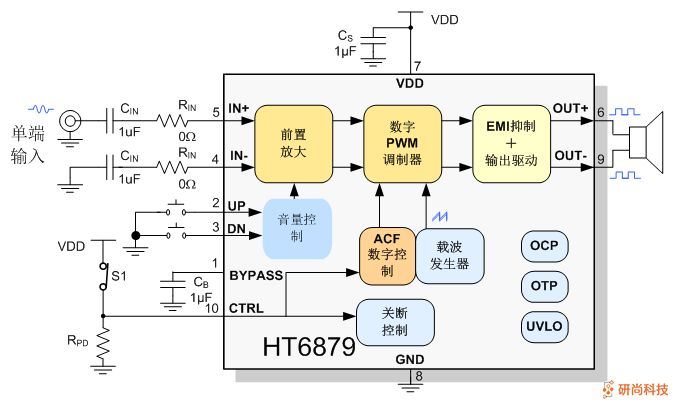

禾润单声道D类音频功放:HT6879(图3)
