微源推出待机3年全球最小功耗的充电仓专用芯片
发布时间:2019-12-10 12:07:25  阅读次数:

TWS无线耳机 AirPods3的发布,引领着TWS走向更多的智能化和爆发式的增长,Apple对功耗管理堪称完美,无论是耳机还是充电仓的使用时间均有上到新的台阶。微源半导体针对新一代耳机和耳机仓的专用电源管理方案将助力所有厂商在功耗问题上无限接近apple原装,LP7801系列芯片在5V常开时整个耳机仓<10uA的待机电流(含耳机,保护板),可以让300mAH的电池待机超过30000小时,相当于可放置1250天,确保了新的TWS耳机到消费者手中时仍然有电开机。

微源推出待机3年全球最小功耗的充电仓专用芯片(图1)

LP780X系列

  • TWS耳机仓

  • 锂电池系统充电/放电应用


LP7801系列

-----TWS超低功耗充电升压单芯片,适用于常开型充电仓

LP7801系列选型表

微源推出待机3年全球最小功耗的充电仓专用芯片(图2)

方案优势
  • 高可靠性: 内置OVP,输入端耐压达40V,7V进入保护状态

  • 高精度可调充电: 支持10mA-1A以内充电电流可调 ,1mA关断

  • NTC功能: 国际Jeita标准温度保护,多段电池温度检测

  • 高效升压: 同步升压输出5.1V,效率高达95%

  • 超低功耗: 2uA的待机电流,使充电盒待机时间更久

  • 支持霍尔: 带EN使能,控制EN可完全关断输出

微源推出待机3年全球最小功耗的充电仓专用芯片(图3)

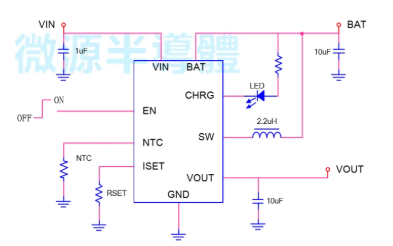

应用原理图


微源推出待机3年全球最小功耗的充电仓专用芯片(图4)

应用实物图


微源半导体作为世界领先的模拟芯片设计公司,针对现在关断型的耳机仓需求,大家普遍存在左耳充满电后插入右耳不充电的问题,微源半导体,发布了LP7802系列高耐压、低功耗、多合一的单芯片。LP7802系列芯片是一款专为小容量锂电池充电/放电应用设计的单芯片解决方案IC,集成了线性充电管理模块、同步升压放电、控制模块、双路独立放电、负载识别、充放电指示等模块,为TWS耳机提供了优质的解决方案,给广大顾客提供了良好的用户体验。


LP7802/LP7804

-----TWS耳机仓双通道独立检测五合一单芯片解决方案

方案优势
  • 状态指示:显示电量和左右耳状态

  • 状态指示:4段电量指示灯(LP7804)

  • 双耳独立充电:双通道左右耳独立识别、独立充电

  • 耳机充电更满:通过外接电阻,可以设置放电截止电流,最小可以设定1mA

  • 超低功耗:<20μA的待机电流,使充电盒待机时间更久

  • 支持霍尔:带EN使能,控制EN可完全关断输出

  • 支持MCU通讯: MCU可以直接控制EN来实现与耳机的通讯(无需外接mos)

  • 高效升压:同步升压输出5V,效率高达95%

  • 高可靠性:内置OVP,输入端耐压达30V

  • 充电可调:30mA-1A以内充电电流可调,兼容不同电池容量充电

  • NTC功能:电池温度检测,温度过高停止充电,避免电池发生危险

微源推出待机3年全球最小功耗的充电仓专用芯片(图5)

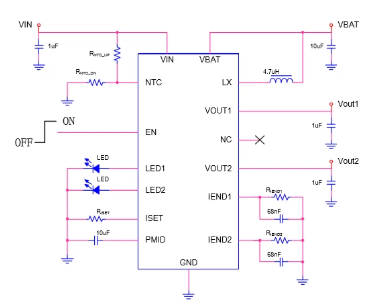

应用原理图

微源推出待机3年全球最小功耗的充电仓专用芯片(图6)

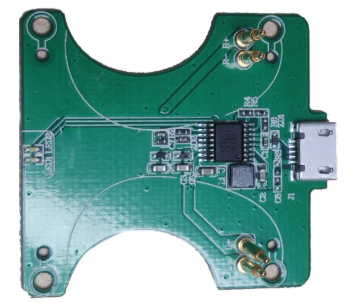

应用实物图

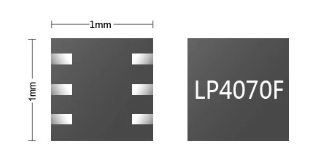

针对TWS耳机上的常见痛点,如何延长耳机使用时间(让电池充的更满)研发了耳机充电专用芯片LP4070F,其支持高精度1mA关断电流,关断转灯后继续给电池充电以达到100%充满,可以将电池使用时间延长10%左右,采用1mm*1mm*0.5mm封装,是全球最小最薄的充电芯片。


微源推出待机3年全球最小功耗的充电仓专用芯片(图7)

微源半导体专注为TWS耳机研发出多种专用芯片,如过压保护,高精度过压过流保护,内置防浪涌充电,高精度充电,超低功耗升压,超高精度锂电池保护等芯片,已经得到哈曼,骷髅头,铁三角,小米等国际一线品牌的大批量量产,微源半导体一直坚持做好电源管理芯片,一直坚持做大家用的起的好电源芯片为产品方向,皆在提升客户的产品品质而全力以赴。

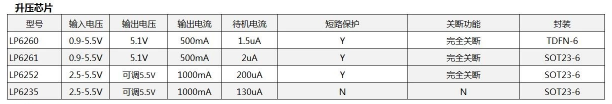

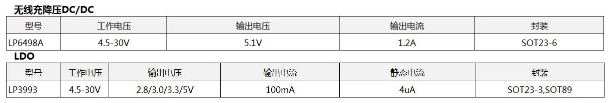

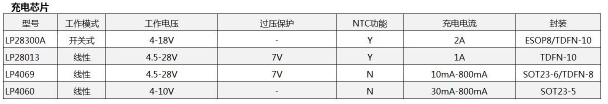

选型表

微源推出待机3年全球最小功耗的充电仓专用芯片(图8)

微源推出待机3年全球最小功耗的充电仓专用芯片(图9)

微源推出待机3年全球最小功耗的充电仓专用芯片(图10)

微源推出待机3年全球最小功耗的充电仓专用芯片(图11)

微源推出待机3年全球最小功耗的充电仓专用芯片(图12)

微源推出待机3年全球最小功耗的充电仓专用芯片(图13)

微源推出待机3年全球最小功耗的充电仓专用芯片(图14)

微源推出待机3年全球最小功耗的充电仓专用芯片(图15)

微源半导体是世界领先的模拟芯片设计公司,持续专注于电源管理芯片领域,分布在美国,中国台湾,中国大陆的研发中心,分布在全球的销售中心致力于为客户提供完整的电源管理解决方案和技术服务。自成立以来,微源半导体快速地成为全球领先的电源管理方案提供商,有持续不断的提升产品性能,降低产品成本,更加本地化的技术服务和极短的交货周期服务于全球客户。

微源推出待机3年全球最小功耗的充电仓专用芯片(图16)

更多产品信息及试用

请至在线留言中,告诉我们您所需要的产品和其他相关信息,我们会尽快将资料及产品发给您!
